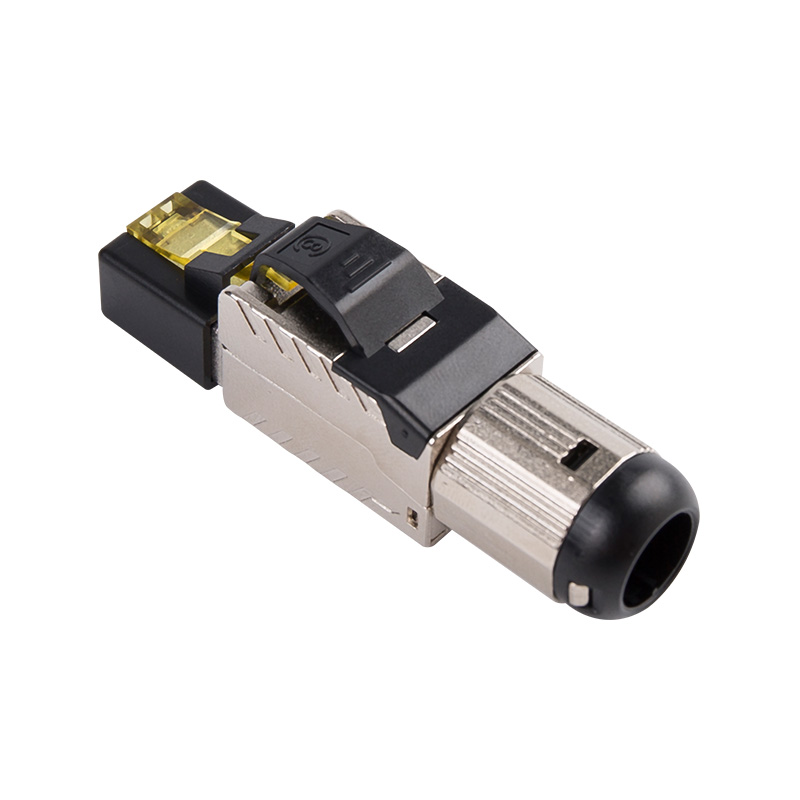

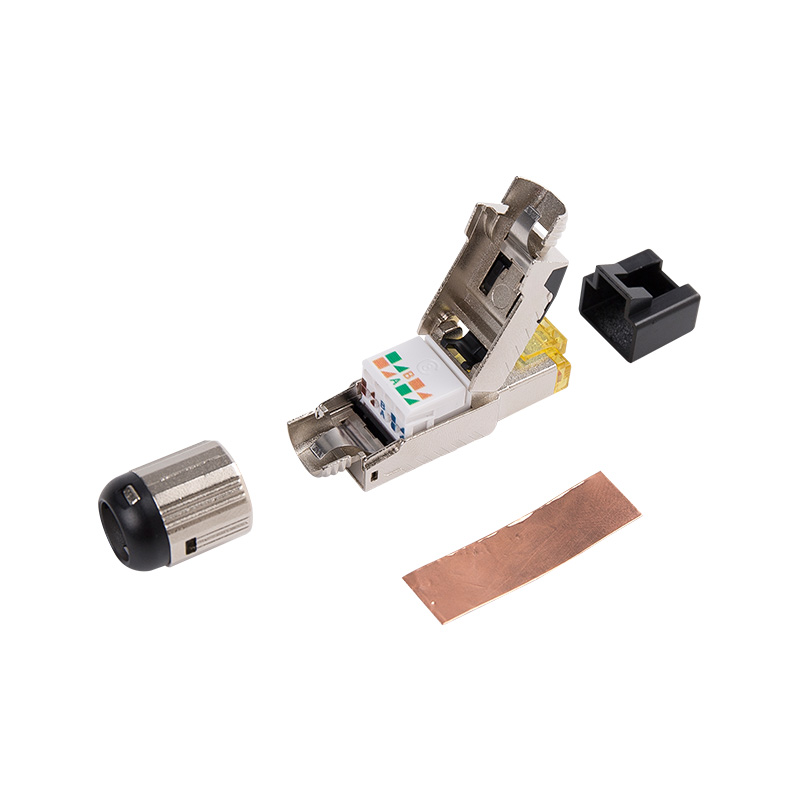

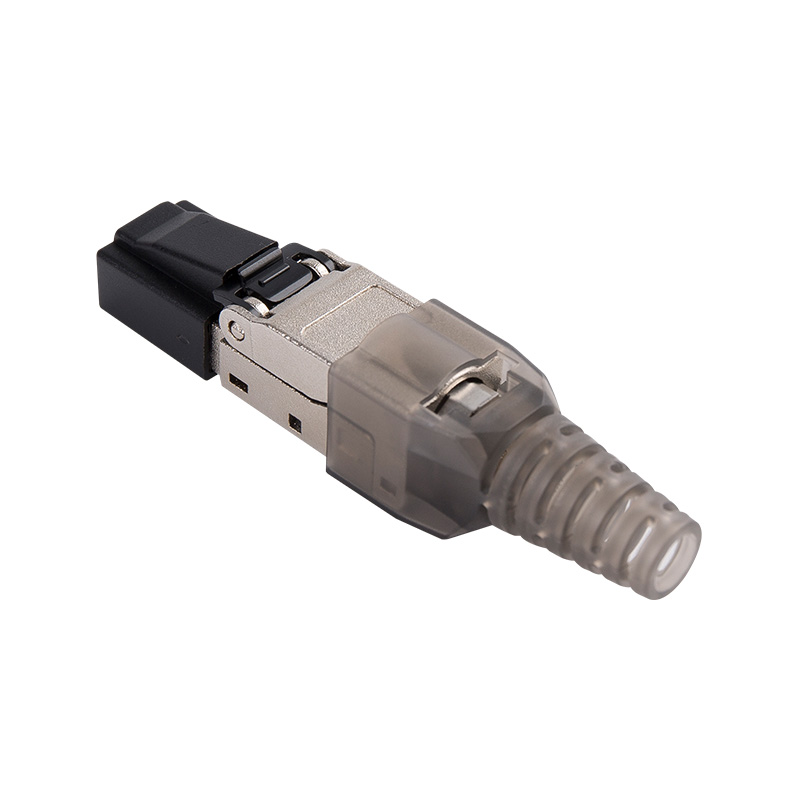

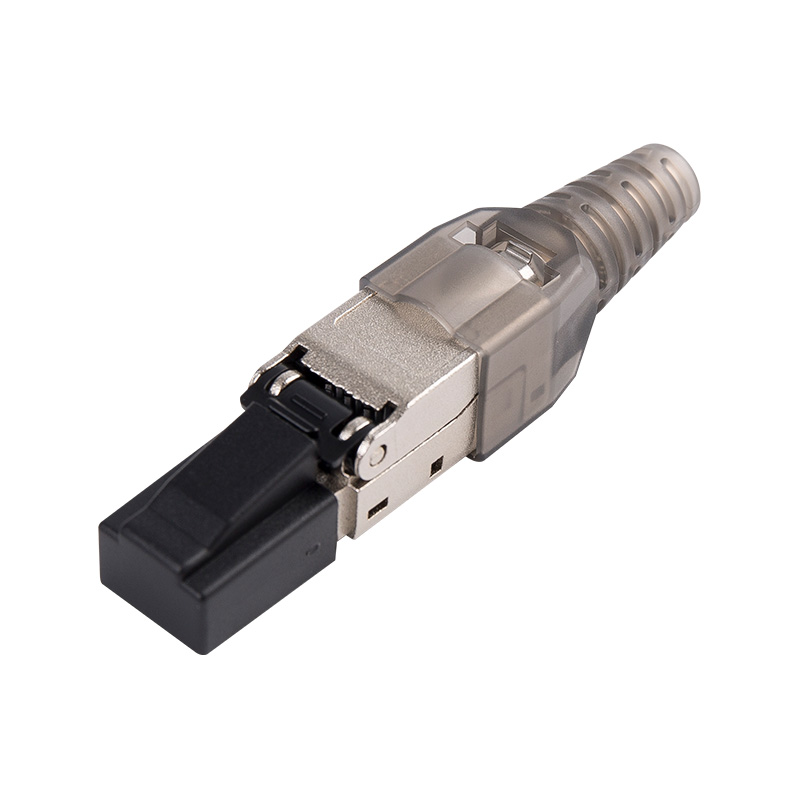

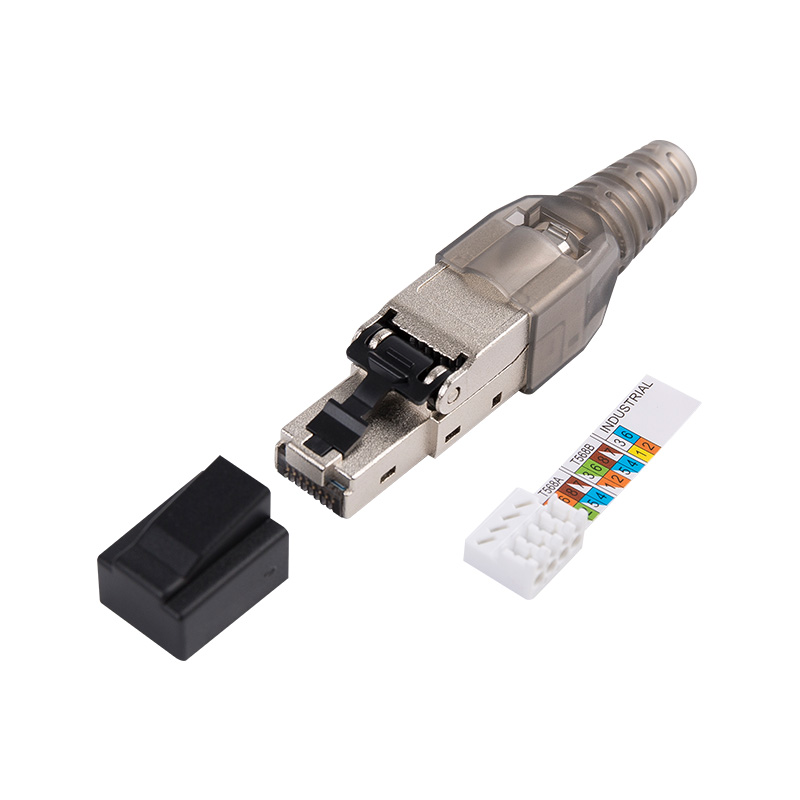

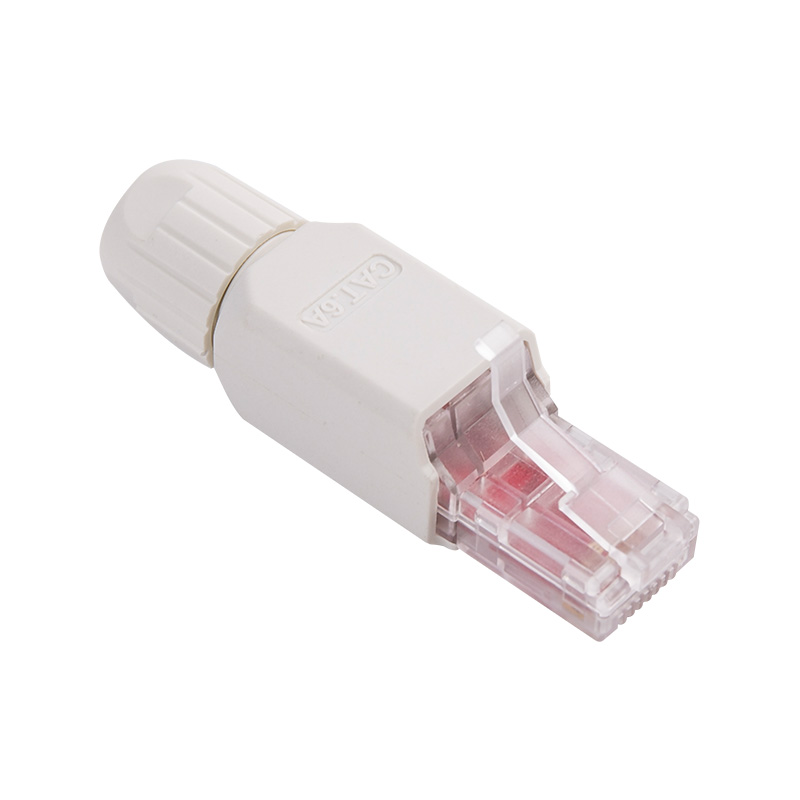

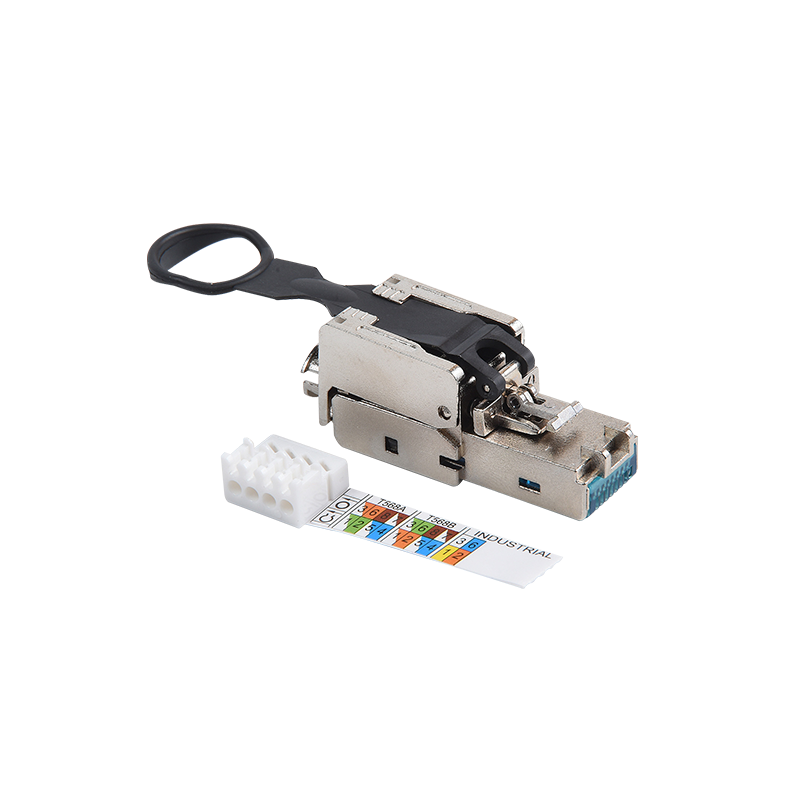

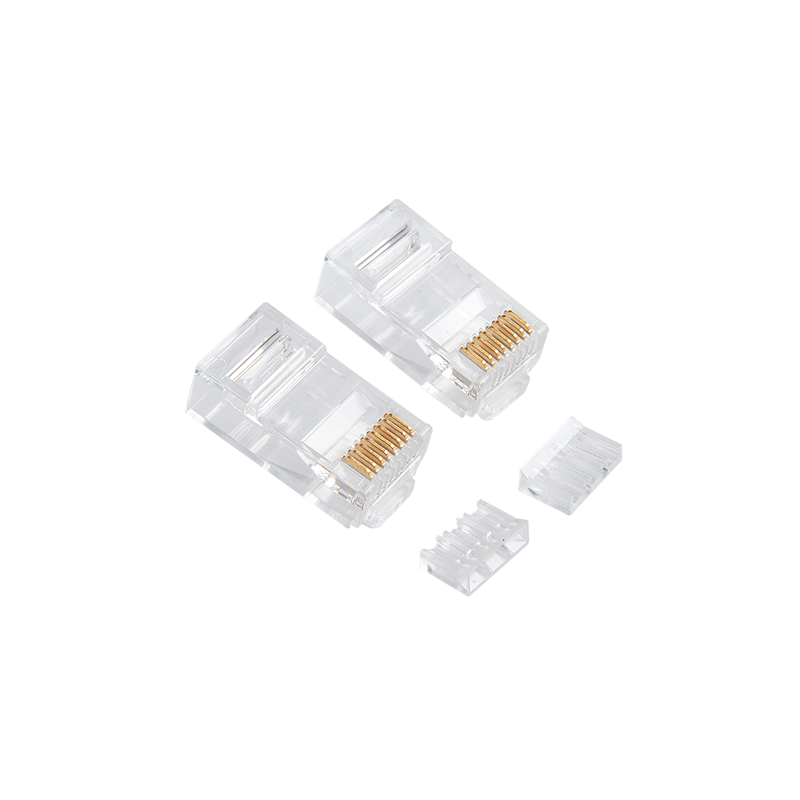

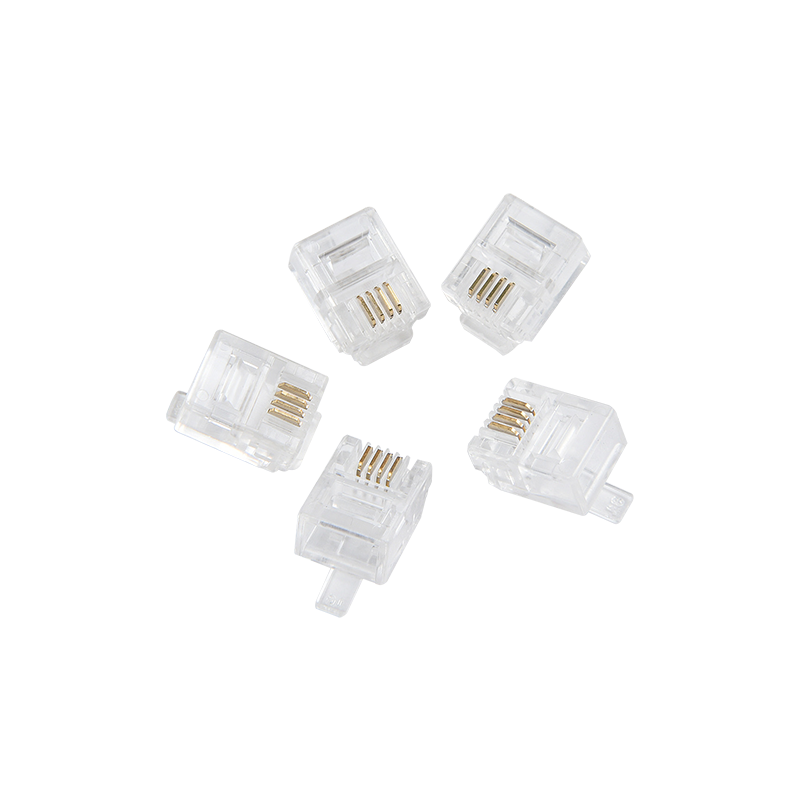

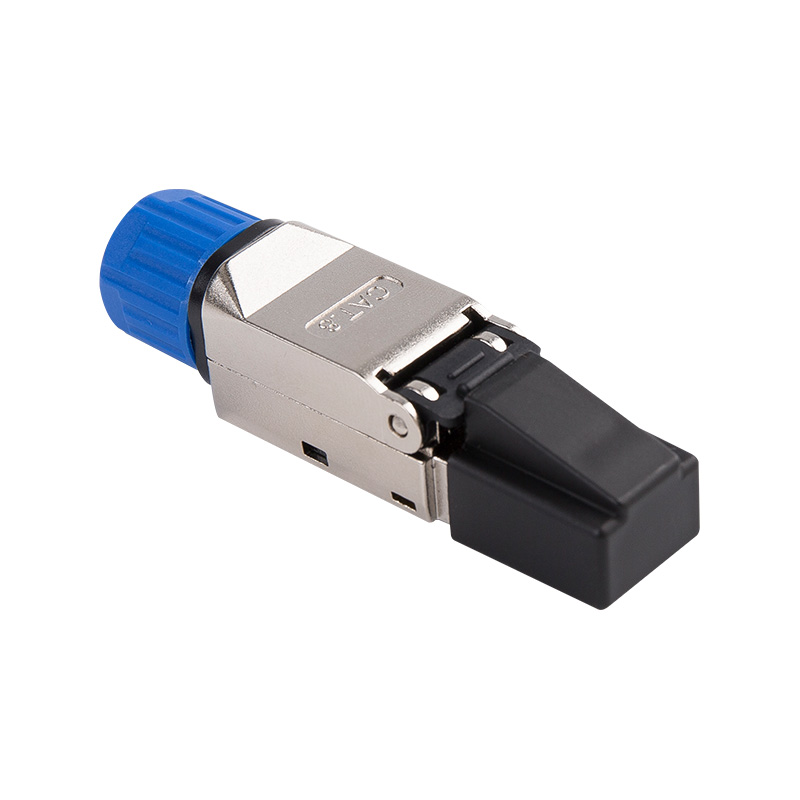

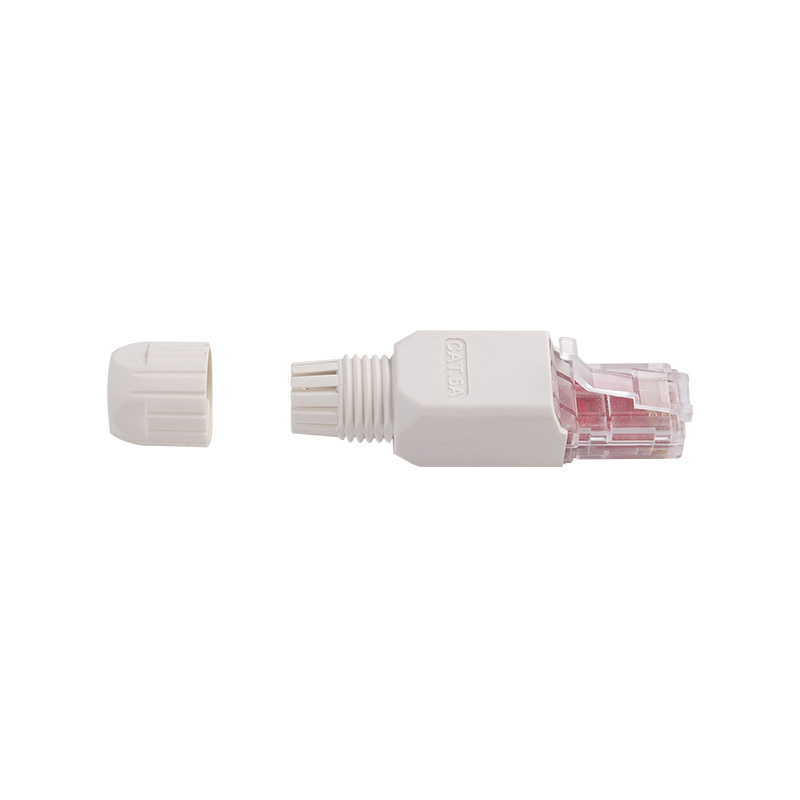

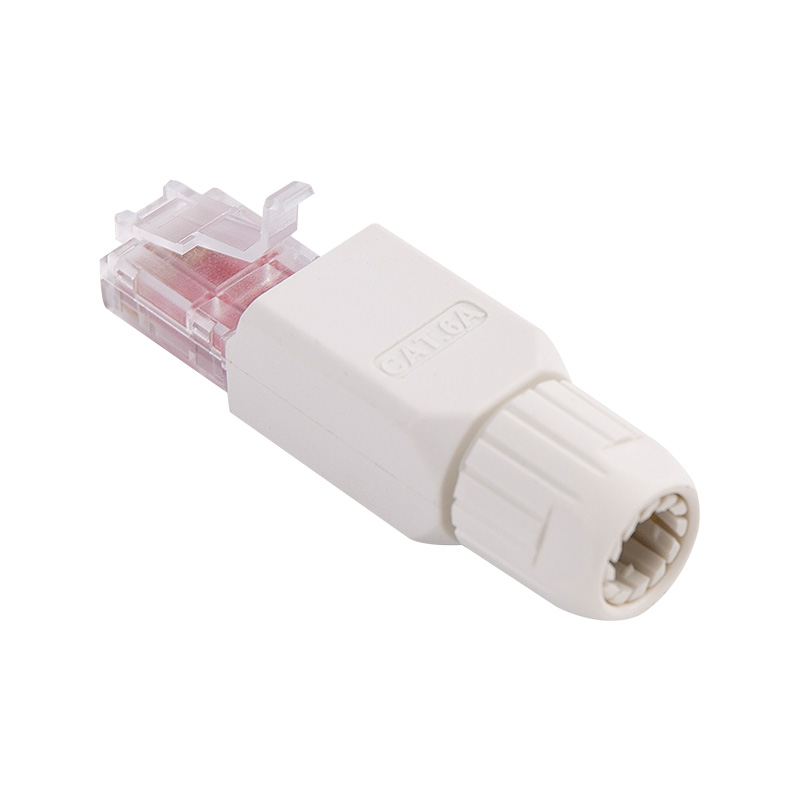

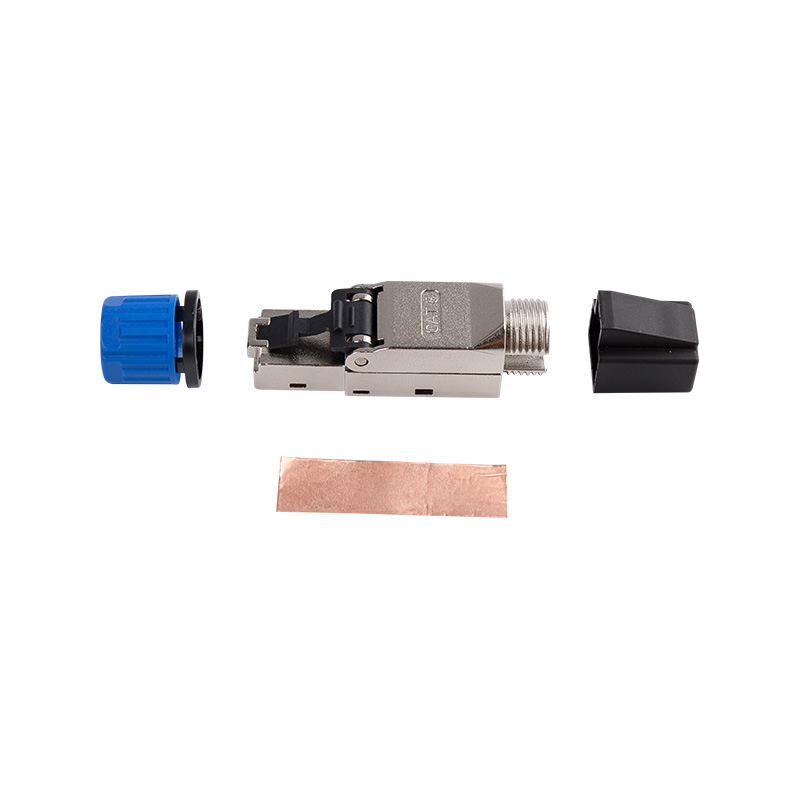

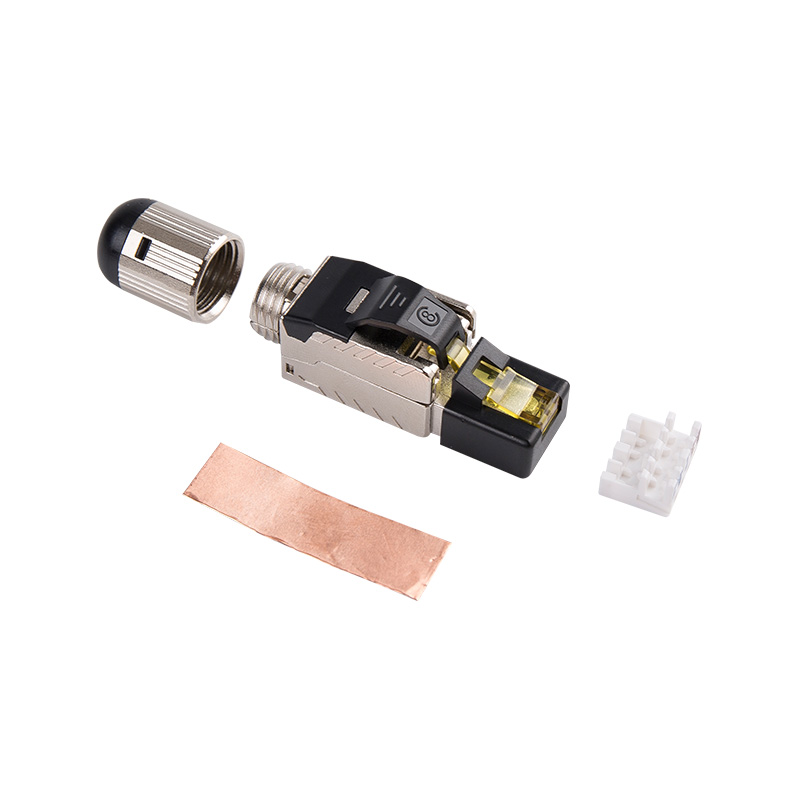

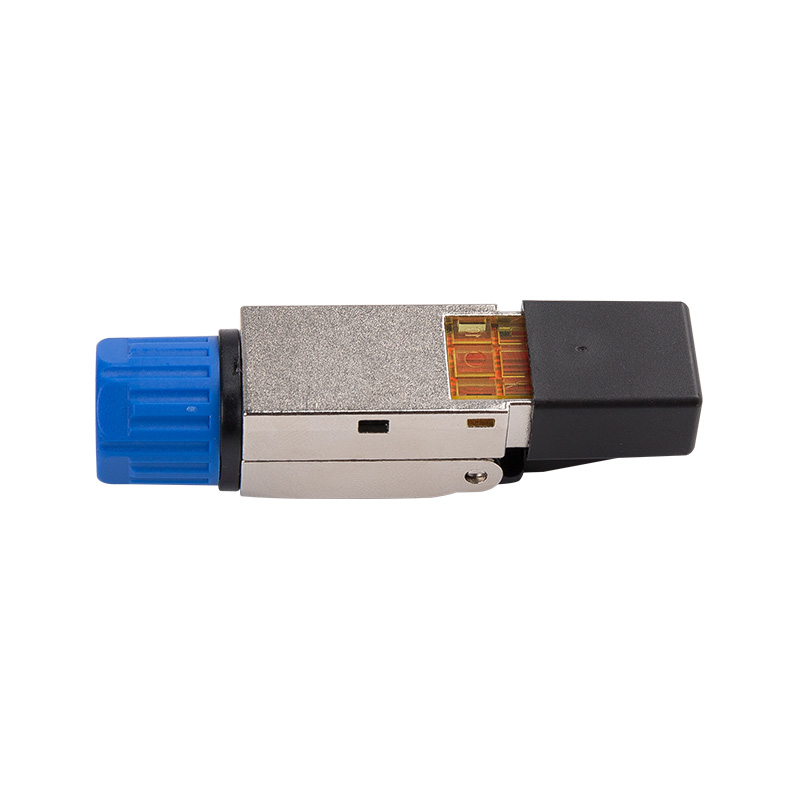

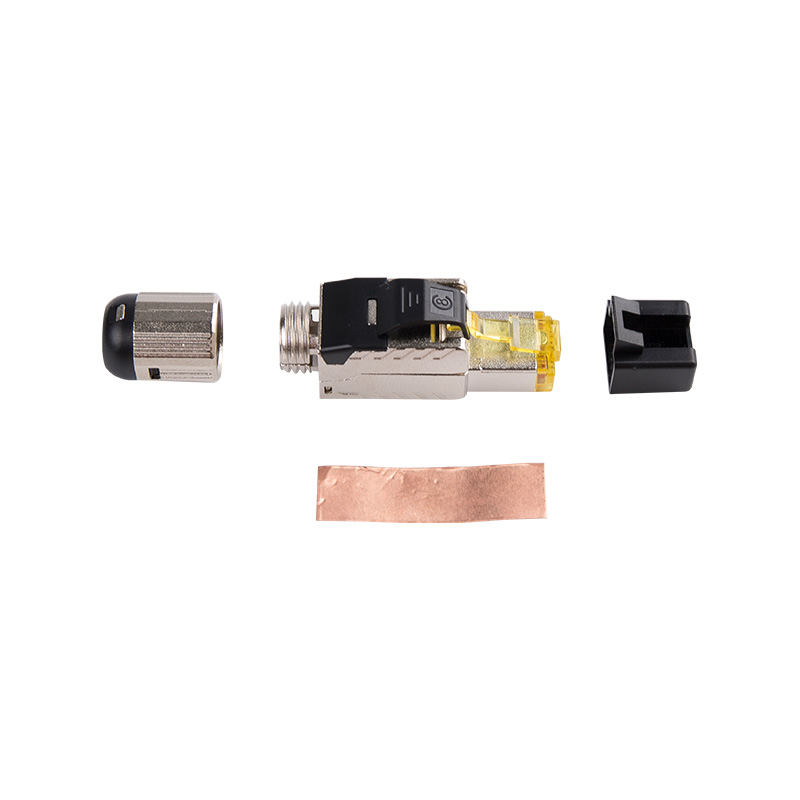

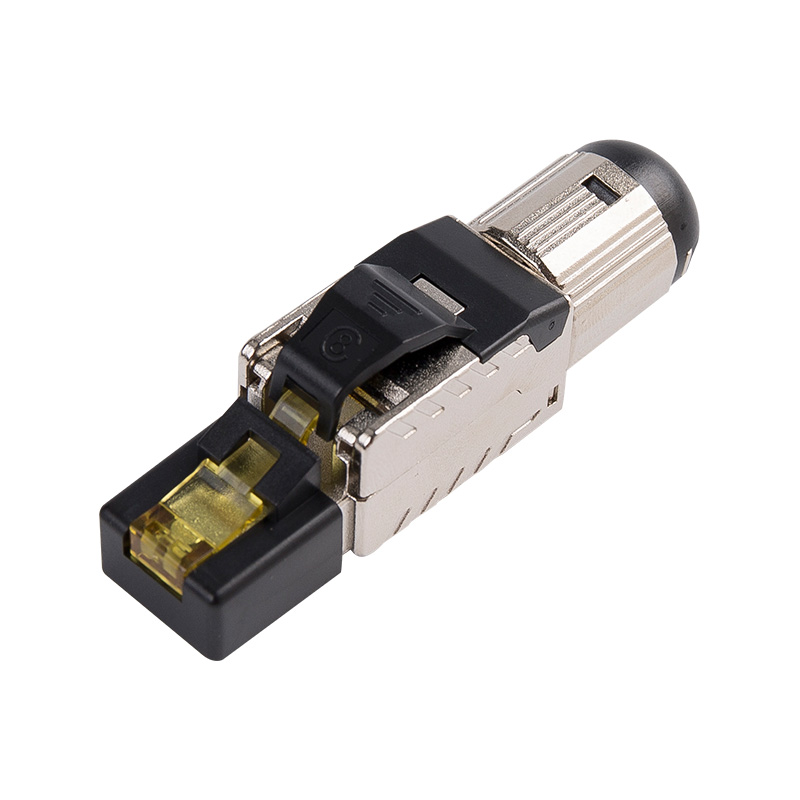

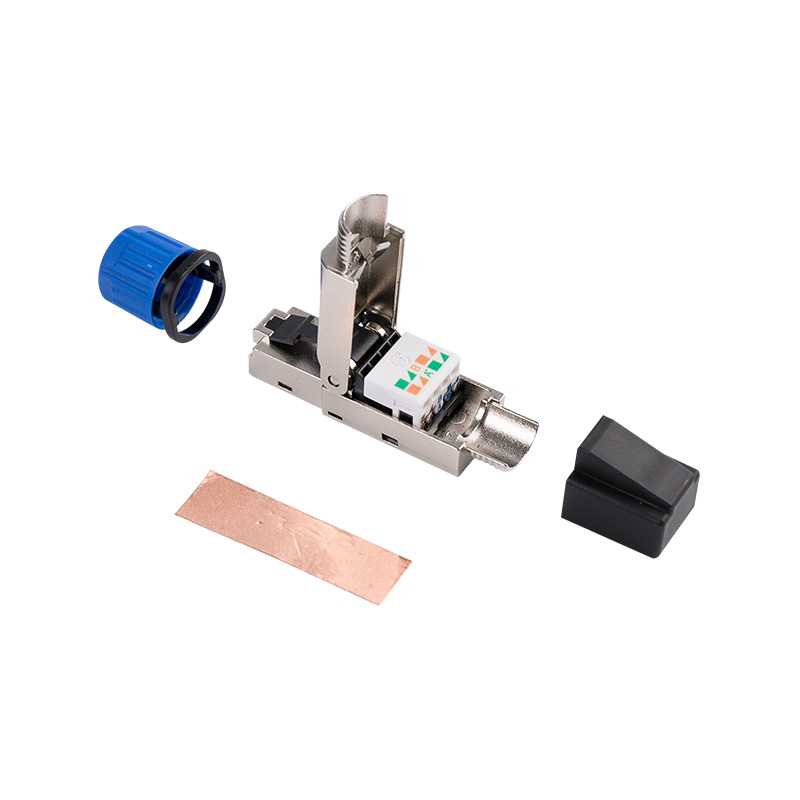

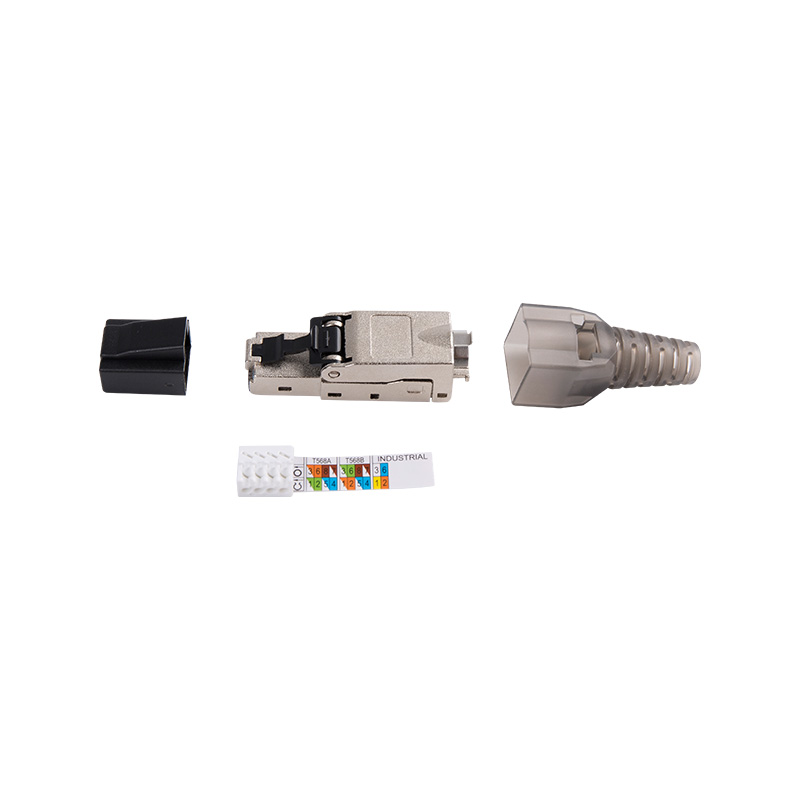

Penyambung lelaki merujuk kepada jenis penyambung yang mempunyai satu atau lebih pin yang menonjol yang digunakan untuk menyambung ke penyambung wanita. Penyambung lelaki biasanya dijumpai pada kabel dan peranti lain, dan direka untuk pasangan dengan penyambung wanita yang sepadan. Jenis penyambung lelaki yang paling biasa yang digunakan dalam kabel berstruktur adalah penyambung modular, yang digunakan untuk menyambungkan kabel UTP dan STP ke peranti seperti panel patch, bicu keystone, dan faceplates rangkaian. Penyambung lelaki datang dalam pelbagai saiz dan bentuk, dan biasanya dikodkan warna untuk pengenalan mudah.
1.19 "Rak Mount Standard, Sturdy, Reka Bentuk Mudah-untuk-Memasang, meningkatkan kecekapan kerja; serasi dengan 19" rak peralatan, kabinet dan gunung dinding.
2. Bahagian depan 24 48 pelabuhan ditandakan dengan label untuk pengenalan pelabuhan yang mudah; Bahagian belakang mempunyai pengurus kabel, yang dapat membimbing kabel dengan berkesan ke titik penamatan.
3. Kaedah Sambungan: Jack RJ45 dengan pelompat, IDC ditamatkan dengan pendawaian mendatar. Reka bentuk shell pelindung sepanjang 360 darjah untuk mencegah gangguan elektromagnet EMC. Sampul belakang penutup perisai ditetapkan dengan reka bentuk bukan skru, yang mudah dan cepat dipasang.
4. Keperluan Alam Sekitar: Memenuhi piawaian ROHS.
5. Pengenalan Bahan: Produk panel patch ini digunakan untuk menyambungkan pendawaian mendatar dan pendawaian kawasan kerja di lantai yang sama bangunan, dan digunakan terutamanya untuk sambungan penukaran peralatan pendawaian dan peralatan terminal atau penyesuai. Kabel mengawan dan mengawan produk adalah kabel pasangan berpintal tembaga dan jumper gandar tembaga.
6. Hubungan antara sepadan: Gunakan dengan penyambung siri standard yang sama
7. Standard yang berkenaan: Spesifikasi Umum: YD/T 926.1-2009 Sub-Standard: YD/T 926.3-2009
8. Parameter Teknikal:
Ciri -ciri elektrik:
A. Julat Kekerapan: 1 ～ 250MHz
B. Voltan Kerja: 125 V
C. menahan voltan: DC1000V (AC750V) 1min tanpa pecahan dan fenomena arcing
D. Pengurangan crosstalk dekat: ≥2.5db
E. Rintangan Penebat: Nilai awal ≥ 100mΩ
Selepas ujian haba lembap tetap ≥100mΩ
Sifat Mekanikal:
A. Kekuatan penyisipan dan daya tarik keluar: daya penyisipan tidak melebihi 20n, dan daya tarik keluar tidak kurang dari 20n
B. Kesan peranti sambungan penyambung: 50n 60 ± 5s
C. Terminal IDC diapit hingga 23 ~ 26AWG pasangan berpintal
Ketahanan:
A. Bilangan kali palam dan soket dimasukkan: 750 kali
B. Bilangan penamatan wayar: 250 kali
9. Rawatan Bahan dan Permukaan:
A. Bahan logam:
Kurungan: Keluli bergulung sejuk disembur dengan plastik
Jarum Emas: Tembaga Emas Bersalut
Terminal Kawat Kad IDC: Nikel Gangsa Fosfor Bersalut
B. Bahan bukan logam:
Plastik: Polikarbonat PC, PBT
C. Ketebalan lapisan berlapis emas: 3 ~ 50U berlapis emas
D. Bahan PCB: FR4
10. Prestasi Alam Sekitar: Suhu: -25 ～ 70 ℃ Kelembapan: ≤85% (Suhu 85 ℃ ± 3 ℃)
Ujian semburan garam:
A. Nilai pH larutan garam sebelum atomisasi adalah antara 6.5 dan 7.2 (35 ± 2 ℃);
B. Penyelesaian garam disediakan dengan natrium klorida (kimia tulen, analitik tulen) dan air sulingan atau deionisasi.
Kepekatannya adalah (5 ± 0.1)% (peratusan massa);
C. pengabosan berterusan diterima pakai, dan tempoh yang disyorkan ialah 48h;
D. Apabila atomizing, adalah perlu untuk mencegah kekotoran seperti minyak dan habuk dan suhu dan kelembapan udara jet dari mempengaruhi kerja.
syarat untuk ruang.

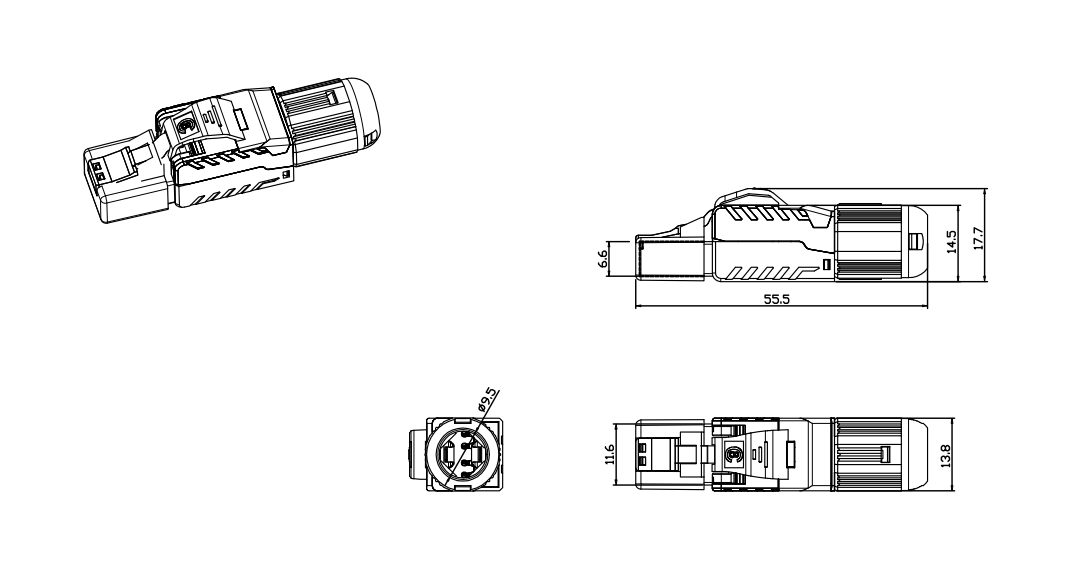

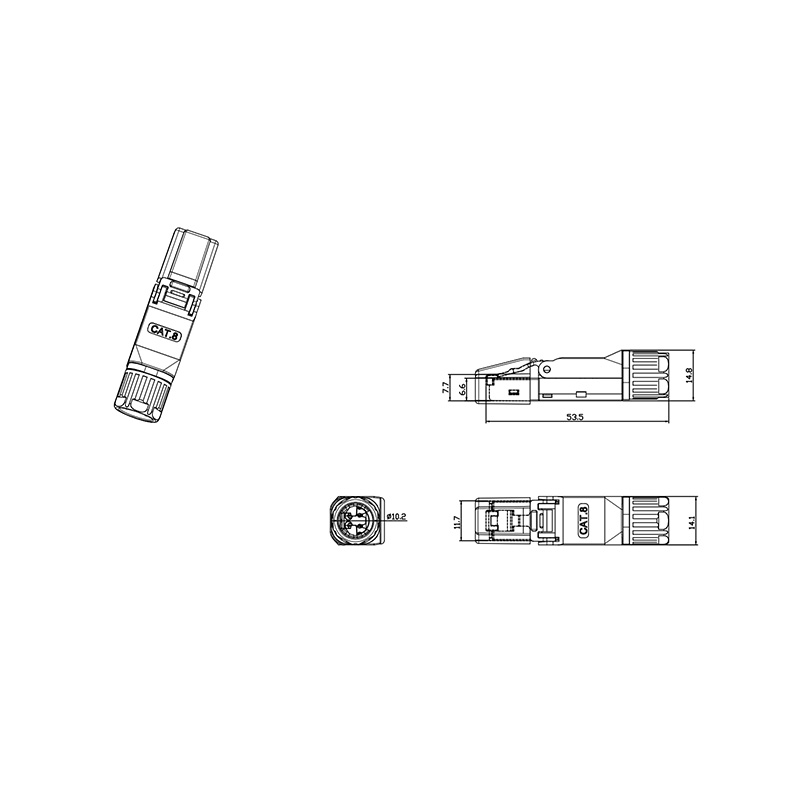

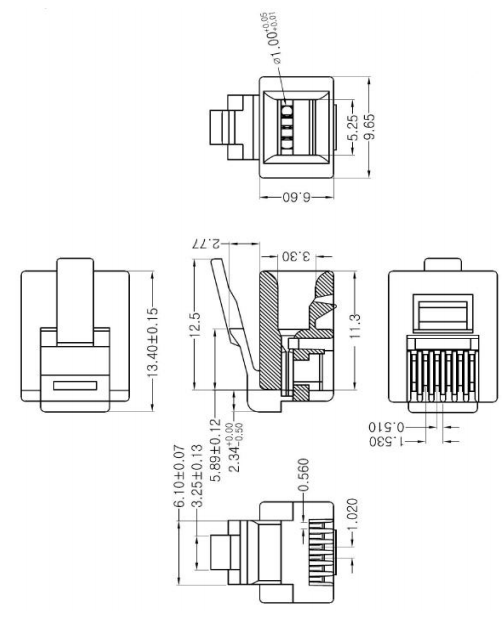

11. Lukisan garis besar dan saiz maksimum disesuaikan
12. Pembungkusan dan Penyimpanan: Produk ini dimasukkan ke dalam beg lepuh khas, dan kemudian dimasukkan ke dalam kotak kadbod, dan aksesori produk diletakkan pada masa yang sama, dan label yang menunjukkan model produk dan kuantiti dilekatkan di sudut kiri atas depan karton, dan masukkannya ke dalam karton. Produk yang dibungkus harus disimpan di gudang di mana suhu ambien adalah -5 ℃ ~ 30 ℃, kelembapan relatif tidak melebihi 70%, dan tidak ada asid, alkali dan gas lain yang menghakis di udara sekitar, dan tempoh penyimpanan adalah tiga tahun.
Kuantiti pembungkusan biasa: 10 kotak setiap kotak, 1 setiap kotak, 10 setiap kotak.
13. Nota: Penggunaan Produk Tanda: Pembungkusan yang ditentukan pelanggan.
