Memilih yang terbaik Bicu batu kunci Kucing7 datang kepada tiga faktor teras: jenis pelindung (STP lwn. FTP), gaya penamatan penyambung (tanpa alat lwn. tebuk ke bawah), dan keserasian dengan tolok konduktor kabel anda . Lakukan dengan betul dan rangkaian anda akan secara konsisten mencapai lebar jalur 600 MHz yang dinilai Kucing7 sepanjang larian sehingga 100 meter. Bahagian di bawah memecahkan setiap titik keputusan dengan spesifikasi khusus, perbandingan dan panduan dunia sebenar.
Apa yang Menjadikan Jack Keystone "Serasi Cat7"
Cat7 ialah standard ISO/IEC 11801 Kelas F, bukan standard TIA/EIA, yang bermaksud butiran spesifikasi berbeza daripada klasifikasi Cat5e/Cat6 yang lebih biasa. Bicu batu kunci Cat7 tulen mesti memenuhi ambang prestasi minimum berikut:
| Parameter | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Lebar jalur | 500 MHz | 600 MHz | 1000 MHz |
| Kadar Data Maks | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Keperluan Perisai | Pilihan | Mandatori (S/FTP) | Mandatori (S/FTP) |
| Jenis Penyambung | RJ45 | GG45 atau TERA | GG45 atau TERA |
Perhatikan itu Cat7 mewajibkan perisai penuh pada setiap komponen , termasuk bicu batu kunci itu sendiri. Mana-mana bicu berlabel "Cat7" tetapi kekurangan pelindung pasangan individu serta jalinan keseluruhan tidak memenuhi standard, tanpa mengira tuntutan pemasaran.
Jenis Perisai: Mengapa S/FTP Tidak Boleh Dirunding untuk Cat7
Kabel Cat7 menggunakan binaan S/FTP (Screened Foiled Twisted Pair): setiap satu daripada empat pasangan dibalut kerajang secara individu, dan kemudian keseluruhan berkas disertakan dalam skrin berjalin. Bicu batu kunci Cat7 mesti meneruskan laluan pelindung itu tanpa terputus. Inilah maksud sebenar setiap label pelindung:
- FTP / ScTP – Kerajang keseluruhan tunggal sahaja. Sesuai untuk Cat6A, tidak mencukupi untuk Cat7.
- S/FTP – Kerajang pasangan individu ditambah jalinan luar. Minimum diperlukan untuk Cat7.
- SF/FTP – Kerajang pasangan individu ditambah jalinan luar serta kerajang luar. Melebihi keperluan Cat7; biasa digunakan untuk persekitaran industri atau gangguan tinggi.
Perisai patah di titik penamat bertindak sebagai antena, mengundang kemasukan EMI. Dalam amalan, crosstalk asing (AXT) boleh meningkat sehingga 30 dB jika perisai tidak dibumikan dengan betul pada bicu — cukup untuk mengetuk pautan 10GBase-T di luar talian sepenuhnya.
Membumikan Perisai dengan Betul
Bicu terlindung hanya berguna jika dibumikan pada satu hujung (panel tampalan atau sisi plat dinding). Pembumian pada kedua-dua hujung menghasilkan gelung tanah. Cari bicu dengan perumah logam bersepadu yang diklip terus ke bingkai panel tampalan dibumikan — ini menghilangkan keperluan untuk wayar pembumian pigtail yang berasingan dan mengurangkan ralat pemasangan.
GG45 lwn TERA: Memilih Format Penyambung Cat7 yang Betul
Cat7 tidak menggunakan antara muka RJ45 standard. Dua sistem penyambung mendominasi, dan memilih yang salah bermakna membeli kord tampalan dan plat muka yang tidak serasi:
| Ciri | GG45 | TERA |
|---|---|---|
| RJ45 Serasi ke Belakang | ya | Tidak |
| Kekerapan Maks | 600 MHz | 1000 MHz |
| Titik Hubungan | 8 ( 4 penjuru) | 8 |
| Kes Penggunaan Terbaik | Persekitaran bercampur dengan peranti RJ45 lama | Infrastruktur Cat7A penuh atau Cat7 yang dibina khas |
| Ketersediaan Faceplate | Tersedia secara meluas | Lebih terhad |
Untuk kebanyakan makmal rumah dan penempatan perniagaan kecil, GG45 adalah pilihan praktikal kerana kord tampung RJ45 sedia ada masih akan berfungsi pada tahap prestasi Cat6A manakala kord tampung Cat7 asli membuka lebar lebar 600 MHz penuh.
Gaya Penamatan: Kurang Alat lwn. Punch-Down
Cara anda menamatkan kabel ke dalam bicu mempengaruhi kedua-dua masa pemasangan dan kebolehpercayaan jangka panjang. Bicu batu kunci Cat7 datang dalam dua gaya penamatan utama:

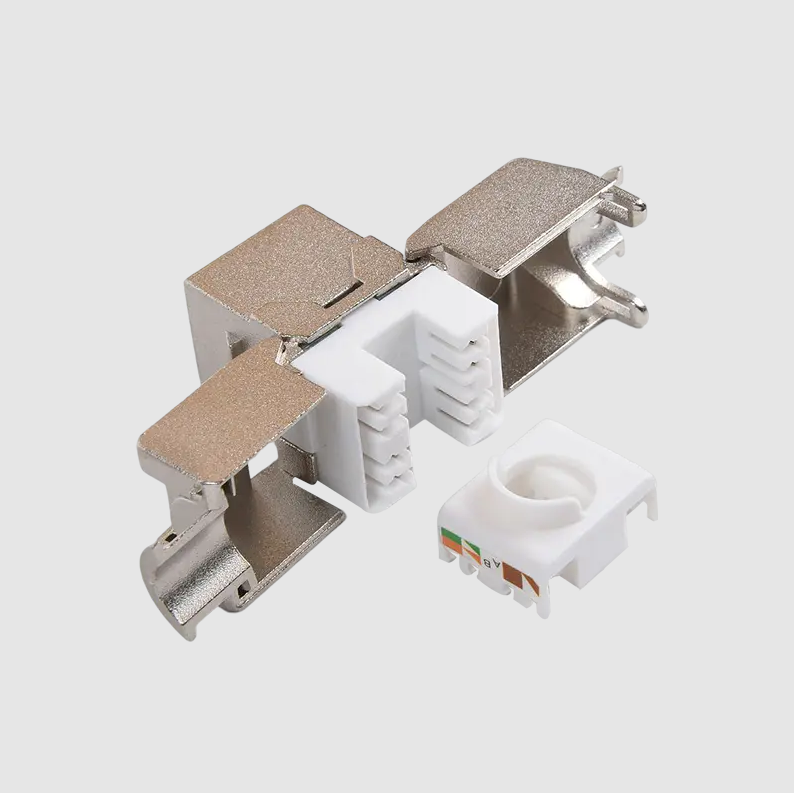

Penamatan Kurang Alat (Klip IDC).
Konduktor dimasukkan ke dalam slot berlabel dan penutup disentuh ke bawah, memotong dan membuat sentuhan secara serentak. Kelebihan termasuk pemasangan yang lebih pantas (biasanya di bawah 2 minit setiap bicu sekali diamalkan), tiada alat penebuk ke bawah diperlukan, dan risiko konduktor terlalu memandu lebih rendah. Tukar ganti adalah kos per unit yang lebih tinggi sedikit dan rasa yang kurang biasa bagi pemasang berpengalaman yang digunakan kepada kaedah tradisional.
Penamatan Punch-Down (Gaya 110).
Alat penebuk 110 memacu setiap konduktor ke dalam slot IDC. Kaedah ini ialah piawaian industri dalam kabel berstruktur dan lebih disukai oleh profesional yang melakukan kerja panel tampalan volum tinggi. Untuk Cat7, pastikan alat punch-down anda mempunyai a tetapan berimpak rendah — daya yang berlebihan boleh merosakkan pelindung foil pada pasangan individu, yang merendahkan perlindungan yang anda bayar.
Yang Mana Perlu Anda Pilih?
- DIY atau larian kecil (1–10 bicu): Tanpa alat adalah lebih pantas dan mengelakkan kos alat tebuk yang berkualiti.
- Larian profesional atau besar (20 bicu): Punch-down dengan alat yang ditentukur memberikan hasil yang lebih konsisten pada skala.
- Pasang semula atau ruang sempit: Bicu tanpa alat biasanya mempunyai profil belakang yang lebih padat, lebih mudah digunakan di belakang kotak dinding cetek.
Keserasian Tolok Konduktor: Memadankan Bicu dengan Kabel Anda
Kabel Cat7 dihasilkan dalam varian teras pepejal dan terkandas, setiap satu memerlukan reka bentuk hubungan IDC yang berbeza:
- Konduktor pepejal (22–24 AWG): Standard untuk larian dalam dinding. Sesentuh IDC menembusi penebat dengan bersih pada wayar pepejal. Jangan gunakan bicu terkandas sahaja dengan kabel pepejal — sayap sesentuh boleh gagal untuk duduk dengan betul, menyebabkan kesinambungan terputus-putus.
- Konduktor terkandas (26–28 AWG): Digunakan untuk kord tampalan. Kenalan IDC berkadar terkandas mempunyai slot yang lebih luas untuk mencengkam berbilang filamen. Menggunakan bicu pepejal sahaja pada kabel terkandas membawa kepada rintangan sentuhan yang tinggi dan kehilangan isyarat.
- Bicu dwi-rated (22–26 AWG): Terima kedua-dua jenis konduktor. Disyorkan apabila anda tidak pasti tentang spesifikasi kabel atau membina persekitaran bercampur.
Sentiasa sahkan julat AWG yang dicetak pada badan bicu sepadan dengan tolok konduktor kabel anda sebelum membeli.
Konfigurasi Pendawaian: T568A lwn. T568B
Bicu batu kunci Kucing7s menyokong kedua-dua skema pendawaian T568A dan T568B. Skim itu sendiri tidak menjejaskan prestasi — yang penting ialah ketekalan merentas setiap bicu, panel tampalan dan kord tampalan dalam larian yang sama. Mencampurkan T568A pada satu hujung dengan T568B pada satu lagi menghasilkan kabel silang, yang tidak akan berfungsi dengan suis rangkaian standard.
- T568B adalah yang paling biasa dalam pemasangan komersial Amerika Utara.
- T568A lebih disukai dalam pemasangan kerajaan dan beberapa antarabangsa, dan diperlukan oleh ANSI/TIA-570-C untuk pendawaian kediaman.
Kebanyakan bicu Cat7 termasuk gambar rajah pendawaian berkod warna untuk kedua-dua skema pada badan atau dalam pembungkusan. Pilih satu dan dokumenkan pilihan anda — ini melindungi sesiapa yang melakukan penyelenggaraan beberapa tahun kemudian.
Spesifikasi Utama untuk Semak Sebelum Membeli
Gunakan senarai semak ini apabila menilai sebarang penyenaraian bicu kunci Cat7 atau helaian data:
- Jalur lebar dinilai: Mesti ≥ 600 MHz. Apa-apa yang lebih rendah ialah Cat6A atau lebih rendah.
- Perisai: Pembinaan S/FTP dengan perumah konduktif yang dipadankan dengan panel dibumikan.
- Kehilangan sisipan pada 600 MHz: Hendaklah ≤ 0.4 dB setiap model saluran ISO/IEC 11801.
- SETERUSNYA (Crosstalk Dekat Akhir) pada 600 MHz: Cari nilai ≥ 60 dB untuk margin melebihi minimum.
- Kerugian pulangan pada 600 MHz: ≥ 15 dB ialah ambang praktikal untuk kebolehpercayaan 10GBase-T.
- Julat konduktor: Sahkan ia sepadan dengan AWG kabel anda (biasanya 22–24 AWG untuk Cat7 dalam dinding pepejal).
- Kitaran mengawan: Bicu kualiti dinilai untuk ≥ 750 sisipan. Unit belanjawan selalunya menyatakan hanya 200.
- Penyaduran kenalan: Sesentuh bersalut emas (≥ 50 µin) menentang pengoksidaan dan mengekalkan rintangan sentuhan rendah dari semasa ke semasa.
Kesilapan Pemasangan Biasa Yang Merendahkan Prestasi Cat7
Malah bicu dengan spesifikasi tertinggi boleh berprestasi rendah jika dipasang dengan tidak betul. Ini adalah ralat yang paling kerap:
- Buka lilit yang berlebihan semasa penamatan: Cat7 membenarkan maksimum 13 mm (0.5 in) daripada konduktor tak berpusing pada bicu. Melebihi ini meningkatkan crosstalk dan boleh gagal dalam ujian pensijilan saluran.
- Tidak mengekalkan gelung titisan pada perisai: Apabila menghalakan kabel berperisai melalui rongga dinding, tinggalkan gelung kecil untuk mengelakkan lembapan daripada menyedut sepanjang jalinan ke dalam perumah bicu.
- Mengetatkan ikatan kabel: Memampatkan kabel S/FTP pada selekoh mengubah bentuk kerajang pasangan individu, mewujudkan ketakselanjaran impedans. Gunakan pengikat cangkuk dan gelung dan bukannya ikatan zip plastik pada larian Cat7.
- Pelanggaran jejari selekoh minimum: Kabel Cat7 mempunyai jejari lentur minimum sebanyak 8× diameter kabel (biasanya ~60 mm untuk kabel diameter 7.5 mm). Selekoh yang lebih ketat menyebabkan pantulan yang gagal dalam ujian kehilangan pulangan.
- Mencampurkan komponen terlindung dan tidak terlindung: Menggunakan bicu Cat7 pada kabel Cat6A yang tidak dilindungi, atau sebaliknya, menafikan manfaat pelindung dan mewujudkan ketakselanjaran tanah.
Bila Memilih Bicu Cat7 Keystone lwn. Cat6A
Kos infrastruktur Cat7 lebih kurang 20–35% lagi daripada pemasangan Cat6A yang setara. Premium itu wajar dalam senario tertentu tetapi tidak perlu dalam senario lain:
| Senario | Standard yang Disyorkan | Sebab |
|---|---|---|
| Rumah atau pejabat kecil, suis 1 Gbps | Cat6 atau Cat6A | Overhed Cat7 tidak diperlukan |
| Tulang belakang 10 Gbps, persekitaran yang bersih | Cat6A | Cat6A memenuhi 10GBase-T pada kos yang lebih rendah |
| 10 Gbps berjalan berhampiran lampu pendarfluor atau motor | Cat7 | Perisai S/FTP menolak EMI |
| Kalis masa hadapan untuk 25/40 Gbps | Cat7A | Jalur lebar 1000 MHz diperlukan |
| Lantai perindustrian / pembuatan | Cat7 atau Cat7A | Persekitaran EMI yang berat memerlukan perisai penuh |
Menguji Penamatan Cat7 Anda Selepas Pemasangan
Penguji medan ialah satu-satunya cara untuk mengesahkan saluran Cat7 memenuhi spesifikasi. Penguji peta wayar asas tidak mencukupi — mereka tidak mengukur parameter domain frekuensi. Gunakan penguji yang mampu Tahap IIIe atau Tahap IV ketepatan (setiap IEC 61935-1) untuk memperakui saluran Cat7. Ujian utama untuk dijalankan:
- Peta wayar: Mengesahkan kesinambungan pin dan ketiadaan pasangan tersilang, belah atau terbalik.
- Sapuan kehilangan sisipan (sehingga 600 MHz): Mengesahkan pengecilan isyarat kekal dalam had saluran Cat7 merentas keseluruhan julat frekuensi.
- SETERUSNYA dan FEXT: Pengukuran crosstalk yang menangkap isu konduktor yang tidak dipintal pada titik penamat bicu.
- Kesinambungan perisai: Mengesahkan wayar longkang atau jalinan disambungkan dari hujung ke hujung tanpa pendek pada pasangan konduktor.
Jika saluran gagal, punca yang paling biasa ialah buka lilit yang berlebihan pada bicu, kerajang pasangan yang rosak atau sambungan tanah perisai yang hilang — semuanya boleh dialamatkan dengan menamatkan semula bicu dan bukannya menggantikan larian kabel.
