Apakah itu Rangkaian Faceplate dan Jenis

A plat muka rangkaian ialah panel yang dipasang di dinding yang dipasang di rumah, pejabat dan pusat data yang menyediakan antara muka yang bersih dan selamat untuk menyambungkan kabel rangkaian—seperti Ethernet atau gentian optik—ke sistem kabel berstruktur. Ia bertindak sebagai titik akhir pengkabelan dalam dinding yang boleh dilihat, menerima bicu batu kunci atau modul yang menghubungkan pendawaian dalaman ke port yang menghadap pengguna. Daripada membiarkan kabel terdedah atau ditamatkan secara longgar, plat muka rangkaian mengatur dan melindungi sambungan semasa menyampaikan kemasan profesional. Tersedia dalam konfigurasi port tunggal hingga 6 port atau lebih, plat muka ialah komponen asas dalam sebarang pemasangan rangkaian berstruktur.

Apa Itu a Rangkaian Plat muka

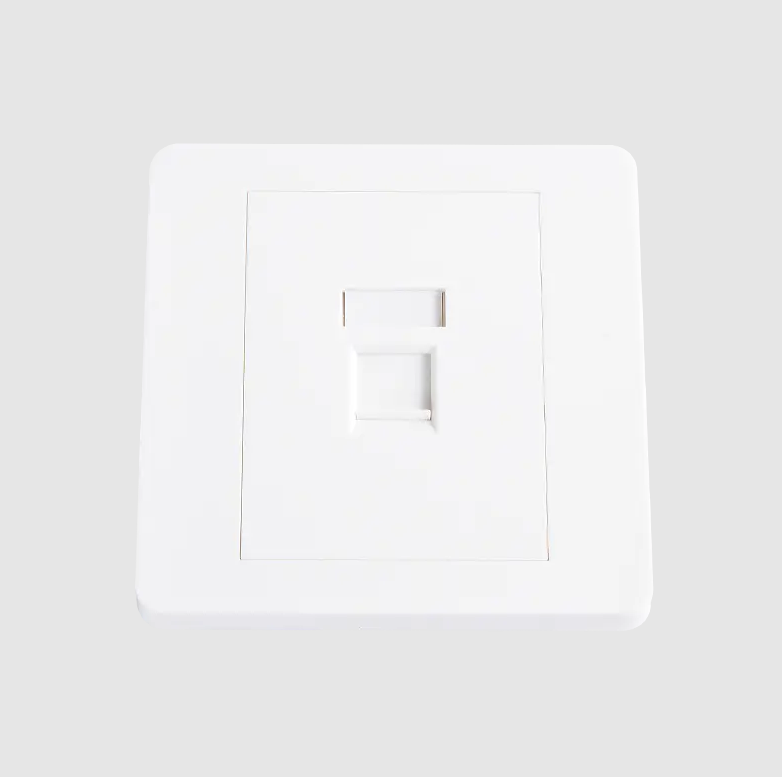

Pelat muka rangkaian ialah plat rata—biasanya diperbuat daripada plastik atau logam—yang dipasang siram pada dinding atau permukaan dan menempatkan satu atau lebih bicu batu kunci, port RJ45 atau penyesuai gentian. Ia menghubungkan kabel dalam dinding berstruktur ke peranti seperti komputer, telefon atau suis melalui antara muka pemalam yang mudah.

Plat muka digunakan dalam rangkaian kediaman, infrastruktur IT komersial dan persekitaran perindustrian. Ia dipasang di dalam kotak dinding (juga dipanggil kotak belakang) yang terletak di dalam dinding, memberikan pemasangan rupa yang telah siap. Perbezaan utama ialah plat muka itu sendiri tidak menamatkan wayar-fungsi itu adalah milik bicu batu kunci dimasukkan ke dalam port muka plat.

Aplikasi biasa termasuk:

• Cawangan data Ethernet di pejabat dan rumah
• Titik sambungan telefon
• Panel penamat gentian optik pada dinding
• Pengedaran isyarat audio/video di bilik persidangan
• Soket dinding USB dan HDMI di bangunan pintar


Jenis Utama Rangkaian Plat mukas

Plat muka rangkaian terdapat dalam beberapa jenis yang berbeza, setiap satu sesuai dengan piawaian pengkabelan yang berbeza, kiraan port dan persekitaran pemasangan. Memahami perbezaan membantu memastikan pemilihan yang tepat untuk mana-mana projek tertentu.

1. Pelat Muka Keystone (Pelat Muka Modular)

Jenis yang paling banyak digunakan, papan muka batu kunci terima bicu keystone yang boleh ditukar ganti dalam format snap-in. Modulariti ini membolehkan plat muka yang sama menyokong bicu Ethernet (Cat5e, Kucing6, Cat6A), sepaksi, gentian, USB atau HDMI hanya dengan menukar modul yang dimasukkan. Kiraan port biasanya berkisar antara 1 hingga 6 port setiap plat muka.

Pelat muka Keystone lebih disukai dalam pemasangan komersial kerana ia membenarkan naik taraf masa hadapan tanpa menggantikan keseluruhan alur keluar dinding—hanya bicu batu kunci perlu ditukar.

2. Pelabuhan Muka Tetap

Pelat muka port tetap telah menyepadukan, port tidak boleh tanggal dibina terus ke dalam plat. Ini adalah perkara biasa dalam pemasangan telefon lama dan projek kediaman kos rendah. Walaupun kurang fleksibel daripada jenis keystone, ia selalunya lebih menjimatkan untuk penggunaan sekali guna di mana jenis kabel tidak akan berubah.

3. Plat Muka Gentian Optik

Direka khusus untuk kabel gentian optik, plat muka ini menempatkan penyesuai LC, SC, ST atau MTP/MPO. Ia digunakan dalam persekitaran berkelajuan tinggi seperti pusat data, kampus universiti dan tulang belakang perusahaan di mana kelajuan penghantaran data melebihi 10 Gbps . Plat muka gentian mesti melindungi penyambung optik daripada habuk dan kerosakan fizikal, jadi ia biasanya termasuk penutup habuk atau port tertutup.

4. Pelat Muka Lekap Permukaan

Apabila memotong dinding tidak praktikal—seperti dalam bangunan lama, struktur konkrit atau pemasangan sementara—plat muka pelekap permukaan dilekatkan terus ke permukaan dinding dan bukannya dimasukkan ke dalamnya. Mereka datang dengan kotak belakang terbina dalam dan lebih cepat dipasang, walaupun sedikit lebih menonjol dari segi visual.

5. Kotak Lantai / Pelat Muka Bawah Lantai

Digunakan di pejabat pelan terbuka dan bilik persidangan, plat muka kotak lantai dipasang di lantai bertingkat atau lantai konkrit. Mereka menyediakan data, kuasa dan sambungan AV pada tahap meja tanpa penghalaan dinding. Satu kotak lantai boleh menempatkan 4 hingga 12 port , menggabungkan Ethernet, kuasa dan saluran multimedia dalam satu unit.

6. Plat Muka Multimedia / Gabungan

Plat muka multimedia memuatkan jenis isyarat bercampur dalam satu plat—contohnya, menggabungkan port RJ45 Ethernet, HDMI, USB-A dan bicu audio 3.5mm. Ini amat popular di bilik persidangan moden, bilik darjah dan persediaan teater rumah di mana berbilang jenis sambungan diperlukan di satu lokasi outlet.

Perbandingan Jenis Plat Muka Rangkaian Biasa

Komponen Utama Sistem Plat Muka Rangkaian

Pemasangan plat muka yang lengkap melibatkan beberapa komponen yang berfungsi bersama:

• Badan muka : Plat luar dalam saiz standard seperti UK single (86×86mm), UK double (86×146mm), atau format 1-geng / 2-geng AS
• Bicu Keystone : Modul snap-in yang menamatkan kabel Cat5e, Cat6, Cat6A atau gentian dan menerima palam RJ45 atau penyambung gentian
• Kotak belakang / kotak dinding : Perumah ceruk yang dipasang di dalam dinding yang dipasang pada plat muka
• Label / ikon port : Penanda pengenalan, berkod warna atau berlabel teks, untuk membezakan port data, suara atau AV
• Penutup habuk : Penutup pelindung untuk port yang tidak digunakan, terutamanya kritikal dalam aplikasi gentian optik

Rangkaian Plat muka Piawaian dan Kategori Kabel

Prestasi pemasangan plat muka rangkaian hanya sebaik bicu kabel dan batu kunci yang digunakan di dalamnya. Plat muka mesti dipadankan dengan kategori kabel yang digunakan:

• Cat5e : Menyokong sehingga 1 Gbps pada 100MHz; sesuai untuk kebanyakan rangkaian kediaman dan komersil asas
• Cat6 : Menyokong sehingga 1 Gbps pada 250MHz dengan prestasi crosstalk yang lebih baik; digunakan secara meluas dalam penempatan pejabat moden
• Cat6A : Menyokong sehingga 10 Gbps pada 500MHz ; diperlukan untuk persekitaran berketumpatan tinggi dan aplikasi PoE
• Kucing8 : Menyokong sehingga 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Gentian (OM3/OM4/OS2) : Menyokong 10G hingga 100G pada jarak yang lebih jauh; memerlukan penyesuai keystone khusus gentian

Badan piawai seperti TIA-568 (Amerika Utara) dan ISO/IEC 11801 (antarabangsa) mentakrifkan keperluan prestasi saluran yang mesti dipenuhi oleh plat muka dan bicu untuk mencapai pemasangan kabel berstruktur yang diperakui.

Cara Memilih Faceplate Rangkaian yang Betul

Memilih plat muka yang betul bergantung pada beberapa faktor praktikal:

Kiraan Pelabuhan

Tentukan bilangan sambungan yang diperlukan di setiap lokasi. Stesen kerja meja standard biasanya memerlukan 2 port (satu data, satu ganti atau suara), manakala stesen AV bilik darjah mungkin memerlukan 4–6 port. Elakkan terlalu menentukan untuk memastikan penembusan dinding terurus.

Persekitaran Pemasangan

Untuk pembinaan atau pengubahsuaian baharu, plat muka batu kunci dalam dinding menawarkan kemasan paling bersih. Untuk bangunan sedia ada di mana penghalaan dinding tidak dapat dilaksanakan, pilihan pemasangan permukaan menghapuskan keperluan untuk mengejar kabel melalui dinding. Persekitaran industri dan luaran memerlukan plat muka berkadar IP (cth., IP44 atau IP55) dengan perlindungan habuk dan kelembapan.

Jenis Kabel dan Keperluan Kelajuan

Padankan bicu keystone dengan kategori kabel yang sedang dijalankan. Memasang bicu Cat6A dalam infrastruktur Cat5e membazirkan pelaburan, manakala memasang bicu Cat5e dalam pemasangan Cat6A mewujudkan kesesakan prestasi di alur keluar—pautan paling lemah menentukan kelajuan maksimum saluran.

Standard Estetik dan Kawal Selia

Dalam persekitaran terkawal seperti kemudahan penjagaan kesihatan atau kerajaan, plat muka mungkin perlu mematuhi piawaian pengekodan warna tertentu atau keperluan pemasangan dinding berkadar api. Ruang komersial selalunya menentukan kemasan yang konsisten (putih, gading atau keluli berus) untuk dipadankan dengan piawaian reka bentuk dalaman.

Rangkaian Faceplate lwn. Panel Tampalan: Perbezaan Utama

Titik kekeliruan biasa ialah membezakan plat muka rangkaian daripada panel tampalan. Walaupun kedua-duanya menamatkan kabel berstruktur, peranan mereka berbeza dengan ketara:

• Faceplate : Dipasang di titik akhir pengguna (meja, dinding, lantai); menyediakan 1–6 port setiap lokasi; menyambungkan peranti akhir ke kabel dalam dinding
• Panel tampalan : Dipasang di rak rangkaian atau bilik telekomunikasi; menyatukan semua larian kabel dalam dinding (selalunya 24 hingga 48 port setiap panel ); bersambung ke suis melalui kord tampalan

Bersama-sama, plat muka dan panel tampalan membentuk dua hujung saluran pengkabelan berstruktur, dengan kabel mendatar dalam dinding berada di antara keduanya.

Petua Pemasangan Praktikal

Pemasangan yang betul memastikan prestasi dan jangka hayat:

1. Selalu pergi sekurang-kurangnya 30cm kelonggaran kabel di dalam kotak belakang untuk membolehkan penamatan semula jika bicu gagal
2. Kekalkan putaran pasangan sedekat mungkin dengan titik penamat bicu keystone—membubarkan lebih daripada 13mm (0.5 inci) merendahkan prestasi Cat6 dan Cat6A
3. Labelkan setiap port dengan jelas pada kedua-dua plat muka dan port panel tampalan yang sepadan menggunakan skema penomboran yang konsisten (cth., F1-D1 = Tingkat 1, Meja 1)
4. Gunakan penutup habuk pada slot keystone yang tidak digunakan untuk mengelakkan pengumpulan serpihan di dalam kotak belakang
5. Untuk pemasangan gentian, bersihkan semua penyambung dengan alat yang sesuai sebelum ujian; hujung gentian tercemar ialah punca utama kegagalan pautan gentian
6. Uji setiap saluran keluar yang lengkap dengan pensijil kabel (bukan sekadar penguji kesinambungan) untuk mengesahkan saluran memenuhi standard TIA atau ISO yang diperlukan
