Apakah panel tampalan vs suis?

Panel Tampalan vs Switch: Jawapan Langsung

A panel tampalan ialah komponen kabel berstruktur pasif yang menamatkan dan mengatur kabel rangkaian, manakala a suis rangkaian ialah peranti elektronik aktif yang menerima, memproses dan memajukan data antara peranti yang bersambung. Apabila membandingkan panel patch vs suis, perbezaan teras adalah mudah: panel patch tidak menghantar atau memproses data sendiri, manakala suis mengandungi litar yang membaca data masuk dan mengarahkannya ke port destinasi yang betul.

Panel tampalan biasanya terletak pada lapisan fizikal rangkaian, menyediakan titik sambungan tetap berlabel untuk kabel mendatar yang berjalan dari alur keluar dinding, bicu batu kunci atau plat muka rangkaian kembali ke almari pendawaian atau bilik peralatan. Sebaliknya, suis bersambung ke panel tampalan melalui kord tampalan pendek, dan suis itulah yang sebenarnya membenarkan berbilang peranti pada rangkaian bertukar data. Oleh kerana panel tampalan tidak mempunyai elektronik aktif, ia tidak memerlukan kuasa, manakala suis memerlukan bekalan elektrik untuk beroperasi. Menyedari perbezaan ini berguna apabila merancang sistem pengkabelan berstruktur, kerana panel tampalan dan suis biasanya memainkan peranan pelengkap dan bukannya menggantikan satu sama lain.

Apakah Panel Tampalan dan Bagaimana Ia Berfungsi

Fungsi Teras Panel Tampalan dalam Sistem Pengkabelan Berstruktur

Panel tampalan ialah panel rata, dipasang di rak atau dipasang di dinding yang memegang sebaris port bicu keystone di bahagian hadapannya. Setiap port pada bahagian hadapan panel sepadan dengan titik sambungan di bahagian belakang panel, di mana kabel mendatar masuk ditamatkan menggunakan kaedah penebuk ke bawah IDC, biasanya mengikuti penamatan gaya 110 atau Krone. Persediaan ini membolehkan pemasang mengatur banyak saluran kabel individu ke dalam satu lokasi yang dilabel dan boleh diurus, dan bukannya meninggalkan kabel longgar bertaburan di sekeliling rak atau bilik peralatan. Panel tampalan juga dibina untuk menyokong jujukan pendawaian T568A atau T568B standard yang digunakan dalam kebanyakan kabel berstruktur tembaga, yang memastikan susunan pendawaian konsisten merentas keseluruhan pemasangan.

Faktor Borang Panel Tampalan: Model Punch Down, RJ45 dan Kucing6

Produk panel tampalan terdapat dalam beberapa bentuk biasa. A tampal panel tebuk ke bawah model ditamatkan dengan menekan setiap konduktor ke dalam slot IDC dengan alat penebuk ke bawah, yang merupakan kaedah penamatan yang paling biasa untuk panel tampalan tembaga. A Panel Tampalan RJ45 gaya merujuk kepada port menghadap hadapan itu sendiri, yang menerima palam RJ45 standard daripada kord tampalan. A Panel Tampalan Cat6 atau model Cat6A dibina untuk memadankan lebar jalur dan keperluan crosstalk kabel Cat6 atau Cat6A, dan biasanya dipasangkan dengan bicu batu kunci Cat6 atau Cat6A yang sepadan. A panel tampalan kosong dihantar tanpa bicu pra-pasang, membenarkan pemasang memasukkan bicu batu kunci pilihan mereka melalui pelabuhan, yang berguna apabila rak memerlukan gabungan sambungan tembaga dan gentian.

Pemasangan yang lebih kecil kadangkala menggunakan a Kotak Panel Tampalan bukannya unit yang dipasang di rak penuh. Kotak panel tampalan ialah kepungan padat yang memuatkan bilangan port yang terhad, selalunya digunakan di rumah, pejabat kecil atau lokasi yang dipasang di permukaan di mana rak 19 inci penuh tidak praktikal. Carta di bawah menunjukkan cara pengiraan port panel tampalan secara amnya berskala daripada pemasangan kecil ke besar.

Carta di atas membentangkan empat daripada konfigurasi port panel tampalan yang paling biasa ditemui dalam pemasangan kabel berstruktur: model 8 port, 12 port, 24 port dan 48 port. Panel tampalan 24 port dan 48 port unit biasanya dipilih untuk bilik telekom dan rak peralatan yang perlu menamatkan bilangan larian kabel mendatar yang lebih besar yang datang dari kawasan kerja individu. Unit panel tampalan 8 port dan 12 port yang lebih kecil selalunya sesuai untuk almari pendawaian padat, pejabat rumah atau lokasi cawangan yang hanya memerlukan bilangan rangkaian yang terhad. Memilih kiraan port yang betul bergantung terutamanya pada bilangan kabel jatuh yang dirancang untuk lokasi, bersama-sama dengan beberapa elaun untuk pengembangan masa hadapan, kerana menambah kapasiti kemudian biasanya bermakna memasang panel tampalan tambahan dan bukannya mengembangkan yang sedia ada. Ramai pemasang memilih saiz panel tampalan yang satu peringkat lebih besar daripada keperluan semasa supaya port ganti kekal tersedia untuk peranti baharu atau kawasan kerja yang disusun semula.

Apakah Suis Rangkaian dan Bagaimana Ia Berbeza Daripada Panel Tampalan

Fungsi Suis: Pemajuan Data Aktif dan Perisikan Pelabuhan

Suis rangkaian ialah peranti aktif yang menyambungkan berbilang peranti pada rangkaian tempatan dan memajukan data antara peranti tersebut. Secara dalaman, suis mengekalkan jadual alamat peranti yang dipelajari daripada trafik yang melalui portnya, yang digunakan untuk menghantar data masuk hanya ke port di mana peranti destinasi berada, dan bukannya menyiarkannya di mana-mana sahaja. Ini memerlukan kuasa elektrik berterusan, dan banyak suis turut menyokong Power over Ethernet, membekalkan kuasa kepada peranti yang disambungkan seperti kamera atau titik capaian wayarles melalui kabel yang sama yang digunakan untuk data. Dalam rak peralatan biasa, suis terletak berhampiran panel tampalan, dan kord tampalan pendek dengan hujung penyambung lelaki RJ45 memautkan port panel tampalan khusus ke port suis tertentu, membentuk sambungan aktif yang menghidupkan sistem kabel berstruktur.

Oleh kerana suis ialah komponen yang sebenarnya menggerakkan data, suis, bukan panel tampalan, yang menentukan kelajuan peranti boleh berkomunikasi dan bilangan peranti yang boleh disambungkan sekali gus. Panel tampalan tidak menambah atau mengalih keluar sambungan rangkaian yang tersedia dengan sendirinya; ia hanya menyediakan titik penamatan yang stabil supaya kabel tidak perlu dijalankan semula setiap kali peranti dialih atau diganti. Pemisahan antara pengurusan kabel pasif dan peralatan rangkaian aktif ini merupakan salah satu sebab utama sistem kabel berstruktur menggunakan kedua-dua komponen bersama-sama dan bukannya peranti pendawaian terus ke dalam suis.

Panel Tampalan lwn Suis: Perbandingan Fungsian Sebelah Sebelah

Jadual di bawah meringkaskan perbezaan fungsi utama antara panel tampalan dan suis rangkaian dalam sistem kabel berstruktur.

Carta radar di atas membandingkan panel tampalan dan suis rangkaian merentasi lima dimensi berfungsi, menggunakan ilustrasi skala penilaian 1 hingga 5 dan bukannya data yang diukur dengan tepat. Panel tampalan mendapat markah tinggi pada organisasi kabel, kestabilan lapisan fizikal dan kebebasan kuasa, kerana ia merupakan komponen pasif yang mengatur kabel tanpa memerlukan kuasa elektrik atau melakukan sebarang pemprosesan data. Suis rangkaian, sebaliknya, mendapat markah tinggi pada kecerdasan rangkaian dan cukup baik pada kebolehskalaan, kerana ia secara aktif membaca data dan mengarahkan trafik ke port yang betul. Panel tampalan mendapat markah rendah pada kecerdasan rangkaian kerana ia tidak mengandungi litar elektronik, manakala suis mendapat markah rendah pada kebebasan kuasa kerana ia bergantung pada bekalan kuasa berterusan untuk berfungsi. Dilihat bersama, perbandingan itu menggambarkan mengapa panel tampalan dan suis biasanya digunakan sebagai komponen pelengkap dalam sistem kabel berstruktur yang sama dan bukannya sebagai pengganti satu sama lain.

Cara Tampalan Panel dan Suis Bekerja Bersama dalam Sistem Pengkabelan Berstruktur

Dalam sistem kabel berstruktur biasa, panel tampalan dan suis rangkaian disambungkan mengikut urutan dan bukannya bersaing untuk kerja yang sama. Laluan umum yang diikuti oleh sambungan rangkaian tunggal, berdasarkan amalan biasa yang dirujuk dalam garis panduan kabel berstruktur TIA/EIA-568-C dan Manual Kaedah Pengedaran Telekomunikasi BICSI, kelihatan seperti ini:

1. Pengkabelan kawasan kerja menyambungkan peranti, seperti komputer, ke saluran keluar dinding atau plat muka rangkaian yang dipasang dengan bicu batu kunci RJ45.
2. Pengkabelan mendatar bermula dari plat muka itu kembali ke almari pendawaian atau bilik telekom, biasanya dalam panjang maksimum yang disyorkan sekitar 100 meter.
3. Pengkabelan mendatar ditamatkan di bahagian belakang panel tampalan menggunakan kaedah IDC tebuk ke bawah, biasanya mengikuti penamatan gaya 110 atau Krone.
4. Kord tampalan pendek, dipasang dengan hujung penyambung lelaki RJ45, menyambungkan bahagian hadapan port panel tampalan ke port pada suis rangkaian berdekatan.
5. Suis kemudian memajukan data antara sambungan itu dan seluruh rangkaian, termasuk sebarang kabel tulang belakang yang memautkan berbilang bilik telekom bersama-sama.

Pendekatan berlapis ini merupakan idea teras di sebalik a sistem kabel berstruktur : setiap komponen sistem pengkabelan berstruktur, termasuk panel tampalan, bicu batu kunci, plat muka dan kord tampalan, mempunyai peranan yang ditentukan, yang menjadikan penyelesaian kabel rangkaian lebih mudah untuk diselenggara dan dikonfigurasikan semula berbanding dengan pendawaian titik-ke-titik ad-hoc. Apabila peranti perlu dialihkan atau diganti, pemasang biasanya hanya boleh menukar kord tampalan pendek pada panel tampalan atau suis, bukannya menarik kabel baharu melalui dinding atau siling. Carta di bawah membandingkan kapasiti lebar jalur merentas kategori kabel biasa yang digunakan dengan produk kabel berstruktur.

Carta garisan ini membandingkan kapasiti lebar jalur relatif yang dikaitkan dengan tiga kategori kabel berstruktur biasa yang dirujuk dalam dokumentasi TIA/EIA-568-C: Cat5e, Cat6 dan Cat6A. Pengkabelan Cat5e biasanya dinilai untuk lebar jalur sekitar 100 MHz, kabel Cat6 memanjangkannya kepada kira-kira 250 MHz, dan kabel Cat6A meningkatkan lagi lebar jalur undian kepada kira-kira 500 MHz. Oleh kerana panel tampalan biasanya dibina untuk memadankan kategori kabel tertentu, panel tampalan Cat6A yang dipasangkan dengan bicu batu kunci Cat6A dan kabel Cat6A diperlukan untuk menggunakan lebar jalur yang lebih tinggi yang ditunjukkan di sebelah kanan carta. Mencampurkan kategori kabel dalam pautan yang sama, contohnya menggabungkan kabel Cat6A dengan panel tampalan Cat5e, secara amnya mengehadkan keseluruhan pautan kepada prestasi kategori yang dinilai lebih rendah. Atas sebab ini, panel tampalan, bicu batu kunci, plat muka dan kord tampalan yang digunakan merentasi sistem kabel berstruktur biasanya ditentukan kepada kategori kabel yang sama untuk mengekalkan prestasi yang konsisten.

Di luar kategori kabel, skala keseluruhan sistem kabel berstruktur juga bergantung pada saiz kemudahan yang diwayarkan. Carta lajur di bawah membentangkan angka rujukan umum tentang cara kiraan port cenderung berskala merentas pelbagai jenis pemasangan.

Carta lajur di atas menunjukkan angka rujukan ilustrasi untuk kiraan port biasa yang digunakan merentas jenis pemasangan kabel berstruktur yang berbeza, daripada pejabat kecil hingga rak pusat data. Pemasangan pejabat kecil biasanya menggunakan sekitar 24 port, yang biasanya boleh disediakan oleh unit panel tampalan tunggal. Lantai pejabat bersaiz sederhana sering berskala ke arah 48 port, kadangkala berpecah pada dua unit panel tampalan yang dipasang di rak yang sama. Lantai perusahaan dan kemudahan yang lebih besar boleh beralih ke julat 96 port, manakala rak pusat data yang mengendalikan banyak sambungan pelayan mungkin memerlukan 144 port atau lebih, yang kerap dicapai dengan menyusun berbilang unit panel tampalan berketumpatan tinggi. Angka-angka ini adalah rujukan perancangan umum dan bukannya keperluan tetap, kerana kiraan port sebenar yang diperlukan dalam mana-mana sistem kabel berstruktur bergantung pada bilangan kawasan kerja tertentu, sambungan peralatan dan rancangan pertumbuhan untuk kemudahan tersebut.

Memilih Komponen Panel Tampalan: Bicu Keystone, Plat Muka dan Penyambung RJ45

Bicu dan Plat Muka Keystone sebagai Komponen Produk Kabel Berstruktur

Panel tampalan jarang berfungsi bersendirian. Ia biasanya dipasangkan dengan keluarga komponen produk kabel berstruktur yang berkaitan, termasuk bicu batu kunci, plat muka dan kord tampalan, yang bersama-sama membentuk penyelesaian kabel rangkaian yang lengkap. Antara pengeluar bicu keystone, jenis modul biasa termasuk:

• Modul cat6 bicu Keystone, digunakan untuk sambungan tembaga gigabit standard di alur keluar kawasan kerja.
• Port bicu batu kunci RJ45 serasi dengan kebanyakan panel tampalan kosong dan perumah plat muka.
• Modul gaya Net Keystone Jack, direka untuk sama ada penamatan bebas alat atau punch down bergantung pada pilihan pemasang.
• Rangkaian muka plat dan perumah plat muka, tersedia dalam reka letak port tunggal, dwi port dan berbilang port untuk dipadankan dengan Patch Panel 24 Port atau konfigurasi tulang belakang yang lebih besar.

Pengeluar pelat muka biasanya menawarkan kedua-dua pilihan pelekap flush dan pelekap permukaan, jadi bicu batu kunci yang sama boleh dipasang di dinding kering, dalam kotak lantai yang dinaikkan atau pada permukaan dinding, bergantung pada jenis bangunan. Oleh kerana plat muka hanyalah perumah untuk satu atau lebih bicu batu kunci, prestasi elektrik sebenar sambungan masih bergantung pada pemadanan bicu batu kunci plat muka kepada kategori kabel yang sama yang digunakan oleh panel tampalan dan kabel di belakangnya.

Memadankan Port Panel Tampalan Dengan Penyambung RJ45 dan Kord Tampalan

Di bahagian hadapan panel tampalan, setiap port menerima palam RJ45 standard. Kord tampalan yang digunakan untuk membuat sambungan ini, kadang-kadang dirujuk dalam trengkas sebagai Tampalan Tampalan Panel , ialah kabel pendek kilang atau terputus medan yang dipasang dengan penyambung lelaki RJ45 pada setiap hujung. Pengeluar penyambung RJ45 biasanya menghasilkan penyambung ini untuk memadankan spesifikasi Cat5e, Cat6 atau Cat6A, dan memilih penyambung yang dinilai untuk kategori yang sama seperti panel tampalan dan bicu batu kunci membantu mengelakkan kesesakan yang tidak diingini dalam pautan. Perlu diingat bahawa istilah panel patch juga muncul dalam konteks yang tidak berkaitan, seperti panel patch untuk sistem audio kereta, yang merujuk kepada panel pengedaran pendawaian penguat dalam kenderaan; penggunaan itu tidak berkaitan dengan panel tampalan kabel berstruktur rangkaian yang diterangkan sepanjang panduan ini. Bekerjasama dengan pengeluar Patch Panel yang ditubuhkan yang turut menghasilkan bicu batu kunci, plat muka dan penyambung RJ45 yang sepadan boleh memudahkan penyumberan, memandangkan kategori kabel, pengekodan warna dan gaya penamatan lebih berkemungkinan konsisten merentas keseluruhan sistem kabel berstruktur.

Pandangan Isometrik: Anatomi Panel Tampalan Dipasang Rak

Gambar rajah isometrik di atas ialah ilustrasi skematik ringkas bagi panel tampalan yang dipasang di rak, bertujuan untuk menunjukkan susun atur umum komponen utamanya dan bukannya lukisan teknikal yang tepat bagi mana-mana model tertentu. Muka hadapan panel mengandungi deretan port bicu keystone, iaitu tempat kabel rangkaian individu ditamatkan menggunakan penyambung bicu keystone RJ45. Pendakap pelekap di sepanjang sisi panel membolehkan ia dipasang pada rak peralatan standard 19 inci, memastikan panel sejajar dengan peralatan lain yang dipasang di rak seperti suis rangkaian. Di bahagian belakang panel, terminal penebuk ke bawah IDC, biasanya mengikut kaedah penamatan gaya 110 atau Krone, digunakan untuk menyambungkan kabel mendatar masuk ke setiap port bicu keystone. Label atau jalur ID berhampiran port hadapan biasanya disertakan supaya setiap port boleh dinomborkan, yang membantu pengurusan kabel dan penyelesaian masalah sebaik panel tampalan dipasang dalam sistem kabel berstruktur langsung.

Gambar di bawah menunjukkan rangkaian wakil panel tampalan dan komponen muka.

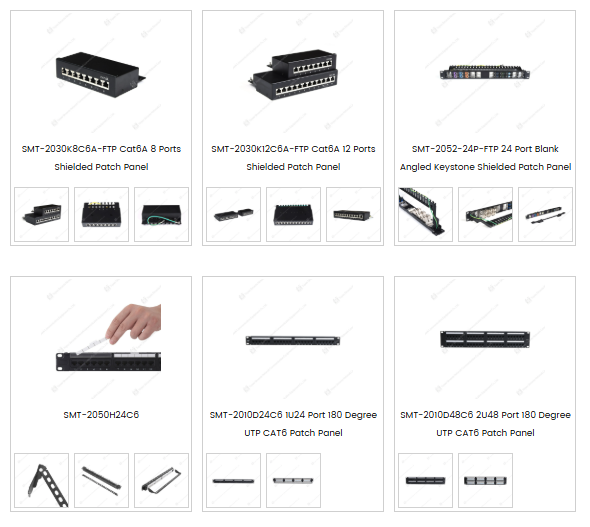

Gambar di atas menunjukkan rangkaian panel tampalan dan komponen plat muka, termasuk panel tampalan Cat6A terlindung dalam konfigurasi 8 port dan 12 port, panel tampalan terlindung keystone bersudut kosong kosong 24 port dan panel tampung UTP Cat6 dalam konfigurasi 24 port dan 48 port 180 darjah. Model panel tampalan kosong menerima bicu batu kunci individu mengikut pilihan pemasang, yang membenarkan satu casis panel tampalan menyokong jenis bicu yang berbeza, seperti bicu batu kunci Cat6 atau penyesuai gentian, dalam ruang rak yang sama. Produk gaya kotak panel tampalan, ditunjukkan bersama unit yang dipasang di rak, biasanya digunakan untuk pemasangan yang lebih kecil di mana hanya segelintir rangkaian yang perlu disusun di luar rak peralatan penuh. Merentasi semua format panel tampalan ini, port bicu batu kunci RJ45 kekal sebagai titik penamat biasa untuk kabel berstruktur tembaga standard, manakala bahagian belakang setiap unit secara amnya menerima penamatan penebuk ke bawah IDC untuk larian kabel masuk. Memilih antara pilihan panel tampalan 8 port, 12 port, 24 port dan 48 port biasanya bergantung kepada bilangan jatuh kabel yang ditamatkan dalam rak atau almari pendawaian tertentu.
