Tujuan Pengurus Kabel

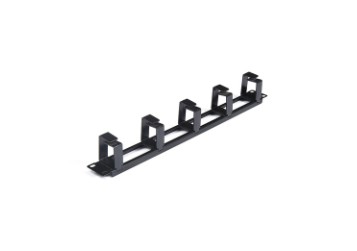

A Pengurus Kabel ialah aksesori perkakasan yang direka untuk mengatur, menghala dan mengamankan kabel dalam rak pelayan atau kepungan rangkaian. Untuk menggunakannya, dana hanya perlu menghalakan kabel Ethernet, gentian atau kuasa dana melalui saluran mendatar atau menegak yang ditetapkan, menguncinya dengan tali cangkuk dan gelung atau jari bersepadu untuk mengekalkan jejari lentur dan aliran udara yang betul. Untuk memasangnya, anda memasang pengurus kabel pada rel pemasangan menegak rak pelayan anda menggunakan nat dan skru sangkar yang disertakan, biasanya menempati 1U (1.75 inci) ruang menegak untuk pengurus mendatar atau melekat pada rel sisi untuk unit menegak.
Matlamat utama adalah dua: untuk mengelakkan kemerosotan isyarat yang disebabkan oleh selekoh ketat atau gangguan elektromagnet and untuk memaksimumkan kecekapan penyejukan dengan menghapuskan halangan aliran udara yang disebabkan oleh kabel kusut . Dalam pusat data berketumpatan tinggi, pengurusan kabel yang betul boleh mengurangkan kos penyejukan sehingga 15% dan mengurangkan masa penyelesaian masalah sebanyak lebih 50%.
Cara Menggunakan Pengurus Kabel: Panduan Praktikal
Menggunakan pengurus kabel dengan berkesan adalah lebih daripada sekadar memasukkan wayar ke dalam saluran. Ia melibatkan perancangan strategik untuk memastikan kebolehskalaan, kebolehkhidmatan dan integriti rangkaian. Berikut ialah langkah praktikal untuk menggunakan kedua-dua pengurus kabel mendatar dan menegak.
Pengurus Kabel Mendatar (1U atau 2U)
Biasanya dipasang di antara panel tampalan atau suis, pengurus mendatar bertindak sebagai titik pengedaran utama untuk tampalan bahagian hadapan.
- Penghalaan: Jalankan kord tampalan dari port suis melalui "jari" hadapan pengurus atau saluran bertutup. Pastikan kabel keluar dari pengurus terus ke port panel tampalan bersebelahan untuk meminimumkan kendur terdedah.
- Perlindungan Jejari Bend: Untuk kabel gentian optik, pastikan jejari lenturan tidak jatuh di bawah 30mm (1.18 inci). Gunakan gelendong yang ditetapkan atau jari melengkung yang disediakan oleh pengurus untuk mengekalkan jejari ini. Melebihi jejari selekoh boleh menyebabkan lekuk mikro, meningkatkan pengecilan sehingga 0.5 dB setiap kejadian.
- Pengasingan: Asingkan kabel kuprum (Cat6/Cat6a) daripada kabel gentian untuk mengelakkan tekanan fizikal dan gangguan. Kebanyakan pengurus mempunyai penutup boleh tanggal yang membolehkan anda membuat zon yang berbeza.
Pengurus Kabel Menegak (Salur Jari)
Pengurus menegak dipasang pada sisi rak untuk mengendalikan kabel pukal yang berjalan dari atas ke bawah, menyambung ke suis, pelayan atau infrastruktur tulang belakang.
- Penghalaan Tulang Belakang: Gunakan pengurus menegak untuk mengagregat kabel daripada berbilang pengurus mendatar. Lalukan kabel dari hadapan rak ke saluran belakang atau sisi untuk menyambung ke peralatan aktif.
- Pengurusan Slack: Simpan lebihan panjang kabel dalam pengurus menegak dan bukannya melingkarkannya di belakang peralatan. Kajian menunjukkan bahawa pengurusan kendur yang betul dalam pengurus menegak mengurangkan sekatan aliran udara sehingga 20% berbanding berkas longgar.
- Pelabelan: Sentiasa labelkan kedua-dua hujung kabel sebelum membuat penghalaan melalui saluran menegak. Ini mengurangkan purata Mean Time To Repair (MTTR) daripada 30 minit kepada di bawah 5 minit untuk pengesanan litar.
Cara Memasang Pengurus Kabel: Langkah demi Langkah
Pemasangan ialah proses mekanikal yang mudah, tetapi ketepatan adalah kunci untuk memastikan integriti struktur rak dan jangka hayat pemasangan. Sama ada anda bekerja dengan rak pelayan 4 jawatan atau rak rangkaian 2 jawatan, langkah berikut dikenakan.
Langkah 1: Tentukan Lokasi Pemasangan
Untuk pengurus mendatar, mereka biasanya dipasang antara komponen aktif (cth., Tukar dalam U1, Pengurus Kabel dalam U2, Panel Tampalan dalam U3). Untuk pengurus menegak, mereka melekap pada sisi bingkai rak, selalunya secara berpasangan (kiri dan kanan).
Langkah 2: Sediakan Rel Rak
Kenal pasti jika rak anda menggunakan lubang segi empat sama (biasa untuk rak pelayan) atau lubang berulir (biasa untuk rak telekomunikasi). Untuk lubang persegi, masukkan kacang sangkar ke dalam ruang pelekap yang ditetapkan. Pastikan kacang sangkar berorientasikan dengan klip spring di bahagian dalam rel untuk mengelakkan gelinciran.
Langkah 3: Selamatkan Unit
Selaraskan pendakap pelekap pengurus kabel dengan lubang. Masukkan skru pelekap (biasanya M6 atau 12-24) dan ketatkannya pada mulanya. Setelah diselaraskan, torsikannya mengikut kesesuaian— terlalu ketat boleh menanggalkan benang atau meledingkan casis, terutamanya dalam unit plastik berketumpatan tinggi.
| Jenis Perkakasan | Tork Disyorkan (dalam-lbs) |
|---|---|
| Skru M6 (Lubang Persegi) | 30 - 35 |
| 12-24 Skru (Berbenang) | 25 - 30 |
| 10-32 Skru (Berbenang) | 15 - 20 |
Soalan Lazim Mengenai Pengurus Kabel: Menangani Kebimbangan Biasa
Di bawah ialah soalan yang paling kerap ditanya mengenai pengurusan kabel, dengan jawapan tepat berdasarkan amalan terbaik industri dan piawaian pembuatan.
1. Apakah perbezaan antara "lacer bar" dan "saluran jari"?
Bar lacer ialah bar logam ringkas yang digunakan terutamanya untuk mengamankan berkas dengan Velcro, tidak menawarkan pemisahan kabel individu. Saluran jari (Pengurus Kabel standard) mempunyai "jari" atau gelang individu yang memisahkan kabel, menyediakan kawalan jejari selekoh yang unggul dan membenarkan pergerakan kabel individu tanpa mengganggu kabel bersebelahan.
2. Berapa banyak ruang yang perlu saya tinggalkan antara pengurus kabel dan peralatan aktif?
Sebaik-baiknya, pasang pengurus kabel 1U bersebelahan secara langsung (di atas atau di bawah) setiap panel tampalan atau suis. Untuk pemasangan gentian padat, pengurus 2U selalunya diutamakan. Mengekalkan kelegaan 1 inci (25mm) di hadapan pintu pengurus memastikan aliran udara yang betul untuk sistem penyejukan depan ke belakang.
3. Bolehkah saya menggunakan pengurus kabel plastik untuk gentian berketumpatan tinggi?
Ya, tetapi anda mesti memastikan plastik berkadar kalis api (UL 94V-0). Pengurus plastik berkualiti tinggi, seperti yang dihasilkan oleh Simante, direka bentuk untuk mengendalikan gentian berketumpatan tinggi sambil mengekalkan integriti struktur. Dalam kemudahan yang memerlukan pensijilan seismik, pengurus menegak logam disyorkan kerana kekuatan tegangannya yang lebih tinggi (biasanya >500 lbs kapasiti beban).
4. Adakah pengurus kabel datang dalam saiz tersuai?
betul-betul. Sebagai pengilang profesional, Yuyao Simante Network Communication Equipment Co., Ltd. mengkhusus dalam Pengurus Kabel yang dibuat khas. Dengan lebih 10 barisan pengeluaran biasa dan penyesuaian and 10 set mesin pengacuan suntikan automatik sepenuhnya , kami boleh menghasilkan pengurus dalam kedalaman, warna tertentu (cth., hitam, putih, kod RAL tersuai) dan bahan untuk memadankan keperluan estetik dan ruang pusat data anda yang tepat. Kemudahan kami mengekalkan keluaran tahunan yang stabil lebih daripada 9 juta unit , memastikan kebolehskalaan untuk penggunaan berskala besar.
Mengapa Kualiti Penting: Kejuruteraan dan Sokongan
Memilih Pengurus Kabel berkualiti tinggi memberi kesan kepada jumlah kos pemilikan. Unit inferior mungkin mempunyai tepi tajam yang merosakkan jaket kabel atau plastik yang menjadi rapuh dari semasa ke semasa. Pendekatan Simante memastikan kualiti terjamin pada sumber reka bentuk melalui sistem penyelidikan dan pembangunan yang matang.
Dengan pasukan berdedikasi lebih daripada 10 jurutera dan lebih 30 kakitangan teknikal sepenuh masa , kami memberi tumpuan kepada penambahbaikan berterusan. Kilang kami menggunakan 10 set mesin pengacuan suntikan automatik sepenuhnya and 20 semi-automatic units untuk memastikan konsistensi dalam dimensi kritikal, seperti jarak antara jari (biasanya 1.2 inci untuk menampung bicu RJ45 berketumpatan tinggi).
Simante menyediakan penyelesaian bersepadu khusus untuk pelanggan bagi memastikan ia memenuhi keperluan pelanggan. Sama ada anda memerlukan pengurus mendatar 1U yang ringkas atau penyelesaian menegak tersuai yang kompleks untuk pusat data hiperskala, infrastruktur kilang Pengurus Kabel termaju menyokong projek anda daripada reka bentuk hingga penghantaran.
- Kapasiti Pengeluaran: 9 juta unit setiap tahun untuk menyokong perolehan berskala besar.
- Automasi: 8 mesin dipasang automatik memastikan kualiti pemasangan yang konsisten.
- Penyesuaian: Penyelesaian kabel rangkaian lengkap yang menyepadukan reka bentuk, pembangunan, jualan dan perkhidmatan.
Dengan melabur dalam pengurusan kabel kejuruteraan daripada pengilang yang boleh dipercayai, anda memastikan infrastruktur rangkaian anda kekal berskala, boleh diservis dan cekap untuk keseluruhan kitaran hayatnya.
