Cara Memilih Penguji Kabel Kuprum yang Tepat untuk Kerja Pengkabelan Berstruktur

Seorang pemasang berdiri di panel tampalan 24 port yang baru berpakaian dengan penguji pegang tangan dalam satu tangan dan kamera PoE yang terus jatuh di luar talian di tangan yang lain. Pautan melepasi kesinambungan, tetapi tugas masih gagal pada suis. Jurang itulah sebabnya penguji kabel tembaga harus dipilih berdasarkan soalan yang dijawabnya, bukan dengan bilangan LED pada bekasnya. Bip kesinambungan boleh membuktikan bahawa kuprum disambungkan. Penguji peta wayar boleh menunjukkan pin yang dipalang. Fungsi reflectometer domain panjang dan masa boleh menghala ke kabel yang hancur atau paip jambatan. Penguji kelayakan atau pensijilan boleh menunjukkan sama ada pautan mempunyai ruang kepala prestasi yang mencukupi untuk permohonan itu. Keputusan pembelian yang betul bermula dengan kegagalan yang anda jangkakan akan temui, piawaian yang anda mesti dokumentasikan dan jumlah pautan yang ditamatkan oleh pasukan anda setiap minggu.

Perkara yang Perlu Dibuktikan oleh Penguji Kabel Tembaga Sebelum Anda Menerima Pautan

Penguji kabel tembaga bukan satu kategori produk. Ia adalah keluarga instrumen dengan pekerjaan yang sangat berbeza. Di hujung rendah, penguji kesinambungan asas menjawab soalan sempit: adakah terdapat laluan konduktif dari satu hujung kabel ke hujung yang lain? Itu berguna untuk semakan pantas pada kord tampalan suspek, talian pembesar suara atau litar penggera. Ia tidak mencukupi untuk pautan data yang mesti menyokong Gigabit Ethernet, PoE, atau penyerahan jaminan.

Penguji wiremap menambah pengesahan pin demi pin. Ia boleh menangkap pasangan bersilang, pasangan berpecah, pendek antara konduktor, atau sambungan yang hilang pada satu pin. Untuk pergerakan, penambahan dan perubahan, penjana nada dan probe sering dipasangkan dengan peta wayar supaya juruteknik boleh mencari kabel yang tidak berlabel dalam rak yang sesak. Gabungan itu praktikal untuk kerja penyelenggaraan, tetapi ia masih tidak mengukur panjang atau prestasi frekuensi tinggi.

Penguji panjang dan lokasi kerosakan menggunakan reflekometri domain masa atau kaedah nadi yang serupa untuk menganggarkan jarak ke putus, pendek atau penamatan lemah. Di sinilah penguji kabel tembaga menjadi alat penyelesaian masalah dan bukannya kotak pergi atau tidak pergi. Jika pautan gagal dan kabel hilang ke dalam lompang siling, perbezaan antara sesar 12 meter dan sesar 42 meter boleh menentukan sama ada pasukan membuka satu dinding atau keseluruhan koridor.

Penguji kelayakan dan penguji pensijilan duduk di atas itu. Kelayakan sering digunakan untuk menyemak sama ada pautan sedia ada boleh menyokong kadar Ethernet atau kelas PoE yang dinamakan. Pengesah mengukur terhadap standard pengkabelan dan menghasilkan laporan yang boleh diserahkan kepada pelanggan, perunding atau program jaminan. Jadual di bawah menunjukkan cara keputusan berubah dengan kelas penguji.

Bagi kontraktor, jawapan praktikal selalunya adalah kit dua peringkat. Peta wayar dan penguji nada padat mengendalikan panggilan perkhidmatan harian, manakala unit kelayakan atau pensijilan ditempah untuk penerimaan projek. Untuk pengedar atau pemborong, logik yang sama digunakan untuk pemilihan stok: bawa kelas penguji yang sepadan dengan projek yang sebenarnya dijalankan oleh pelanggan anda, bukan sahaja spesifikasi tertinggi pada lembaran data.

Empat Lapisan Ujian: Kesinambungan, Peta Wayar, Panjang dan Prestasi

Ujian kuprum menjadi lebih mudah untuk dirancang apabila ia dibahagikan kepada empat lapisan. Lapisan pertama ialah kesinambungan. Ini adalah semakan yang paling mudah dan paling mudah untuk disalah baca. Pautan boleh mempunyai kesinambungan pada setiap konduktor dan masih gagal kerana pasangan berpecah, penamatan tidak berpusing terlalu jauh, atau kabel adalah kategori yang salah. Kesinambungan adalah titik permulaan, bukan hasil penerimaan.

Lapisan kedua ialah wiremap. Penguji kabel tembaga yang baik harus menunjukkan pemetaan pin-ke-pin dengan jelas, termasuk kesinambungan perisai pada pautan terlindung. Wiremap menangkap pasangan terbalik, pasangan silang, pasangan belah dan bukaan atau seluar pendek. Dalam persekitaran panel tampalan, hasil peta wayar juga merupakan cara pantas untuk mengesahkan bahawa label port, label alur keluar dan port panel tampalan semuanya merujuk kepada pautan fizikal yang sama. Kedengarannya asas, tetapi ralat pelabelan ialah sumber panggilan balik yang biasa.

Lapisan ketiga ialah panjang dan lokasi kerosakan. Panjang penting kerana dua sebab. Pertama, pautan yang melebihi had panjang saluran mungkin masih melepasi peta wayar asas tetapi gagal prestasi pada frekuensi yang lebih tinggi. Kedua, bacaan jarak jauh membantu juruteknik mencari bahagian yang rosak tanpa meneka. Penguji yang menunjukkan jarak ke kerosakan, bersama-sama dengan perpustakaan kabel yang disimpan untuk halaju nilai perambatan yang berbeza, adalah lebih berguna daripada penguji yang hanya menunjukkan kod kerosakan generik.

Lapisan keempat ialah prestasi. Ini meliputi kehilangan sisipan, kehilangan pulangan, crosstalk hampir akhir dan parameter lain yang penting untuk pautan Cat5e, Cat6, Cat6A dan Cat7. Ia juga merangkumi tingkah laku PoE. Pautan boleh melepasi peta wayar dan masih memanaskan, menurunkan voltan atau gagal dalam rundingan apabila peranti berkuasa disambungkan. Penguji kabel tembaga dengan rintangan dan ujian beban PoE boleh mendedahkan masalah yang akan terlepas oleh unit peta wayar mudah.

• Kesinambungan: mengesahkan laluan konduktif, tetapi bukan pasangan geometri atau prestasi.
• Peta wayar: mengesahkan susunan pin dan kesinambungan perisai, dan menangkap pasangan berpecah.
• Panjang dan TDR: mengesan rehat, seluar pendek, dan penamatan buruk mengikut jarak.
• Prestasi dan PoE: menyemak sama ada pautan boleh menyokong aplikasi yang dimaksudkan.

Dalam projek kabel berstruktur, lapisan ini harus digunakan mengikut urutan. Jangan sahkan pautan sebelum peta wayar bersih. Jangan mengejar kegagalan prestasi sebelum memeriksa penamatan dan kord tampalan. Penguji adalah paling berharga apabila ia memendekkan jujukan itu, bukan apabila ia menghasilkan satu keputusan hijau yang menyembunyikan sebab kegagalan.

Tempat Penguji Tembaga Sesuai dalam Projek Pengkabelan Berstruktur

Cara praktikal untuk merancang kerja penerimaan ialah melihat di mana perhatian biasanya merentasi pautan tembaga. Carta di bawah ialah paparan perancangan ilustrasi, bukan penanda aras daripada tapak tertentu. Ia bertujuan untuk membantu pasukan projek memutuskan fungsi ujian mana yang layak mendapat masa paling banyak dan yang mana boleh dikendalikan dengan instrumen yang lebih mudah.

Bagi kontraktor, carta ini berguna kerana ia mengasingkan kerja ujian daripada kerja penyerahan. Pautan boleh kukuh secara teknikal dan masih membuat pertikaian jika label port, rekod ujian dan jadual panel tampalan tidak sepadan. Penguji kabel tembaga yang menyimpan hasil dan mengeksportnya dalam format yang bersih mengurangkan geseran tersebut. Ia juga memudahkan untuk membandingkan pautan yang gagal dengan pautan rujukan yang terkenal di tingkat yang sama.

Untuk pasukan kemudahan, carta yang sama mencadangkan corak pembelian yang berbeza. Pasukan mungkin tidak memerlukan unit pensijilan penuh untuk setiap pergerakan, penambahan dan perubahan. Peta wayar padat dan penguji panjang serta set kecil kord tampalan rujukan boleh mengendalikan kebanyakan pemeriksaan harian. Unit pensijilan boleh dikhaskan untuk pembinaan baharu, peningkatan besar atau kes di mana pelanggan memerlukan laporan rasmi. Pemisahan itu melindungi belanjawan modal dan memastikan penguji yang lebih mudah tersedia untuk respons pantas.

Bagi pengedar atau pemborong, carta boleh membimbing campuran produk. Pelanggan yang memasang bicu keystone, panel tampalan dan plat muka memerlukan penguji yang sepadan dengan kategori yang mereka jual. Pelanggan yang bekerja terutamanya dengan pautan Cat6 dan Cat6A akan mengambil berat tentang peta wayar, kesinambungan perisai, panjang dan semakan PoE. Pelanggan yang bekerja pada suara atau pendawaian kawalan kelajuan rendah mungkin lebih mengambil berat tentang nada dan kesinambungan. Hanya menyimpan satu kelas penguji meninggalkan jurang di satu hujung pasaran.

Menyambung Perkakasan Mempengaruhi Perkara yang Dilihat oleh Penguji

Penguji kabel tembaga mengukur pautan yang wujud, bukan pautan yang ditentukan. Perbezaan itu penting kerana perkakasan penyambung adalah sebahagian daripada laluan elektrik. Bicu batu kunci Cat6 yang ditamatkan dengan terlalu banyak keterbukaan, panel tampalan dengan sambungan belakang yang longgar atau kord tampalan dengan palam yang rosak semuanya boleh menghasilkan kegagalan yang kelihatan seperti masalah kabel. Sebelum menggantikan larian kabel, periksa titik penamat dan kord tampalan.

Bicu Keystone ialah titik lemah biasa dalam penamatan medan. Bicu mungkin dinilai untuk Cat6 atau Cat6A, tetapi prestasi bergantung pada pengurusan pasangan, tempat duduk konduktor dan pelepasan ketegangan. Penguji dengan paparan peta wayar yang jelas dan bacaan panjang boleh membantu memisahkan penamatan yang buruk daripada putus kabel. Jika panjangnya betul dan peta wayar bersih tetapi hasil prestasi adalah kecil, pemeriksaan seterusnya biasanya bicu dan kord tampalan, bukan kabel pukal.

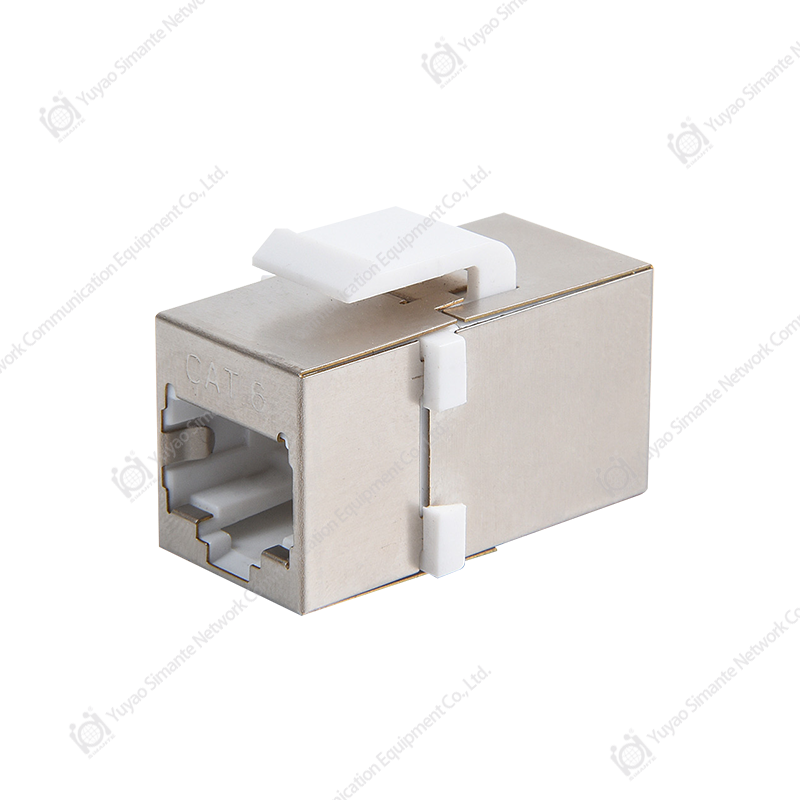

Bicu Keystone CAT6 dalam Varian Berlindung, UTP dan Tanpa Alat Bandingkan bicu CAT6 berperisai, UTP, tanpa alat dan bersudut dengan penamatan 110 atau Krone IDC apabila keputusan medan menunjukkan penamatan dan bukannya kabel pukal. Lihat Produk →

Panel tampalan mencipta kesan yang serupa di hujung pautan yang lain. Panel berketumpatan tinggi boleh kelihatan kemas dari hadapan dan masih mempunyai penamatan belakang yang lemah pada satu port. Apabila penguji melaporkan kegagalan pada satu port, bandingkan dengan port jiran pada panel yang sama. Jika port bersebelahan melepasi dengan kord tampalan yang sama dan persediaan ujian yang sama, kerosakan lebih berkemungkinan berlaku pada penamatan panel atau kabel mendatar berbanding penguji.

Plat muka dan kotak pelekap permukaan adalah bahagian mekanikal, tetapi ia juga mempengaruhi pautan. Plat muka yang memberi ketegangan pada bicu, atau kotak permukaan yang membengkokkan kabel melebihi jejari lenturnya, boleh menimbulkan masalah kehilangan pulangan yang hanya muncul selepas penutup dipasang. Uji pautan dengan pemasangan terakhir di tempat apabila projek membenarkannya. Penguji kabel tembaga yang digunakan sebelum penutup dihidupkan mungkin terlepas masalah yang muncul selepas kabel dimasukkan ke dalam kotak.

Bagi pembeli yang mendapatkan kedua-dua penguji dan perkakasan penyambung, ia membantu untuk bekerja dengan pengilang yang memahami keseluruhan sistem tembaga. Pembekal yang boleh menerangkan penamatan bicu, pendawaian panel tampalan dan had ujian adalah lebih berguna daripada pembekal yang hanya memetik harga sekeping. Ini adalah benar terutamanya untuk pemborong yang membina kit untuk kontraktor, kerana kit itu harus termasuk penguji, kord tampalan, bicu dan panel yang serasi di lapangan.

PoE, Kabel Berlindung dan Kerosakan yang Tidak Muncul dalam Peta Dawai

Kuasa ke atas Ethernet telah menjadikan ujian tembaga lebih penting, tidak kurang. Pautan yang membawa data dengan sempurna pada kuasa rendah mungkin gagal apabila peranti berkuasa menarik arus. Gejalanya boleh menjadi halus: kamera but semula pada waktu malam, titik akses jatuh di bawah beban, atau telefon PoE berfungsi pada satu port tetapi bukan port yang lain. Penguji peta wayar asas mungkin menunjukkan kesemua lapan konduktor betul dan masih terlepas puncanya.

Satu isu biasa ialah ketidakseimbangan rintangan. Jika satu konduktor dalam sepasang mempunyai rintangan yang lebih tinggi daripada pasangannya, pautan itu mungkin lulus semakan kesinambungan mudah tetapi menghasilkan pemanasan atau penurunan voltan yang berlebihan di bawah beban PoE. Penguji dengan ukuran rintangan dan ujian beban PoE boleh mendedahkan keadaan itu. Isu lain ialah sambungan kelim atau anjakan penebat yang lemah yang mengubah rintangan apabila kabel menjadi panas. Ralat ini sukar dicari dengan ujian statik, jadi penguji yang menggunakan beban atau merekodkan nilai rintangan adalah lebih bermaklumat.

Kabel terlindung menambah lapisan lain. Pada pautan F/UTP atau S/FTP, perisai bukanlah konduktor data, tetapi ia masih memerlukan kesinambungan dan ikatan yang betul. Jika wayar longkang terbuka pada satu hujung, pautan mungkin melepasi peta wayar dan masih berkelakuan buruk dalam persekitaran elektrik yang bising. Penguji yang menyemak kesinambungan perisai dan boleh mengenal pasti laluan perisai berguna untuk tapak perindustrian, hospital dan penggunaan wayarles padat yang gangguan elektromagnet menjadi kebimbangan sebenar.

PoE juga menukar soalan penerimaan. Pasukan mungkin perlu mengesahkan bukan sahaja bahawa pautan itu memenuhi kategori pengkabelan, tetapi juga bahawa saluran itu boleh menyampaikan kelas kuasa yang diperlukan sepanjang panjang yang dipasang. Itu bukan sebab untuk melangkau pensijilan. Ini adalah sebab untuk menambah semakan PoE pada prosedur penerimaan dan merekodkan hasilnya dengan ID pautan. Jika peranti gagal kemudiannya, rekod menunjukkan sama ada pautan telah diuji di bawah beban dan perkara yang dilaporkan oleh penguji.

Bagi kontraktor, peraturan praktikal adalah mudah: jangan gunakan penguji kesinambungan sebagai satu-satunya alat pada projek PoE. Gunakan penguji kabel kuprum yang boleh menunjukkan peta wayar, panjang, rintangan dan gelagat PoE, dan simpan pautan rujukan yang terkenal sebagai perbandingan. Pautan rujukan itu selalunya lebih berguna daripada senarai panjang spesifikasi kerana ia memberikan garis dasar kepada juruteknik di bawah keadaan yang sama.

Prosedur Ujian Medan yang Mengurangkan Panggilan Balik

Penguji hanya sebaik prosedur di sekelilingnya. Urutan berikut ialah rutin medan praktikal untuk pautan tembaga. Ia bukan pengganti untuk spesifikasi projek, tetapi ia membantu pasukan menghasilkan keputusan yang konsisten dan mengelakkan lawatan berulang.

1. Sahkan identiti pautan sebelum ujian. Padankan label alur keluar, port panel tampalan dan pelan lantai. Ujian yang betul pada port yang salah masih merupakan hasil yang salah.
2. Periksa penamatan. Periksa pasangan yang tidak berpusing, tempat duduk pengalir, pelepasan terikan dan jejari lentur pada bicu, panel dan plat muka.
3. Uji dengan kord tampalan akhir jika boleh. Kord rujukan yang diketahui baik membantu memisahkan kegagalan pautan daripada kegagalan kord.
4. Jalankan peta wayar dan perisai kesinambungan dahulu. Selesaikan pasangan terbuka, seluar pendek, pasangan bersilang dan pasangan belah sebelum beralih ke ujian prestasi.
5. Semak panjang dan jarak kerosakan. Bandingkan bacaan dengan panjang reka bentuk dan tetapan perpustakaan kabel.
6. Jalankan ujian prestasi yang diperlukan untuk kategori dan aplikasi. Simpan hasil dengan ID pautan dan tetapan penguji.
7. Tambahkan semakan PoE apabila pautan akan menghidupkan peranti. Rekod keputusan dan perhatikan kelas peranti atau keadaan beban.
8. Uji semula selepas sebarang pemulihan. Jangan edit hasil yang gagal menjadi pas; buat rekod baru supaya sejarahnya jelas.

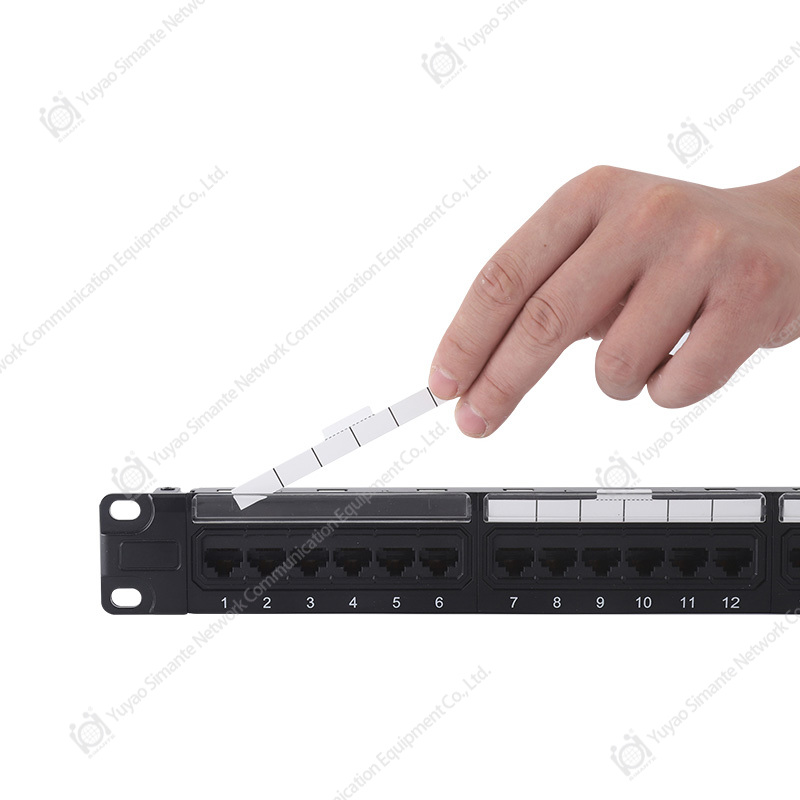

Panel Tampalan CAT6 untuk Kabel Berstruktur Dipasang Rak Semak 0.5U hingga 2U UTP dan panel CAT6 terlindung dengan penamatan 110/Krone IDC apabila memadankan perkakasan kabel dan persediaan ujian merentas projek. Lihat Produk →

Prosedur ini juga membantu apabila projek menggunakan gabungan perkakasan Cat6 dan Cat6A. Tetapan penguji, kord rujukan dan had pautan mesti sepadan dengan kategori yang diuji. Pautan Cat6A yang diuji dengan penyesuai Cat6 atau kord rujukan Cat5e mungkin menghasilkan keputusan yang sah secara teknikal untuk persediaan yang salah. Pastikan penyesuai dan kord rujukan dilabelkan, dan periksanya apabila keputusan kelihatan tidak konsisten dengan seluruh lantai.

Bagi pengurus projek, output yang paling berharga bukanlah hasil lulus tunggal. Ia adalah satu set rekod yang menunjukkan perkara yang diuji, dengan tetapan apa, oleh siapa, dan bila. Penguji kabel tembaga dengan fungsi penyimpanan dan eksport membolehkannya. Jika penguji tidak mempunyai storan, pasukan masih harus menyimpan log manual dengan ID pautan, jenis ujian, keputusan dan nota pemulihan. Log adalah apa yang melindungi kontraktor apabila pautan dipersoalkan kemudian.

Senarai Semak Perolehan untuk Pengedar dan Kontraktor

Membeli penguji kabel tembaga adalah keputusan perolehan sama seperti keputusan teknikal. Harga terendah seunit boleh mengelirukan jika penguji tidak mempunyai penyesuai, sokongan perisian tegar atau laluan penentukuran yang diperlukan untuk projek dalam tangan. Senarai semak berikut membantu kontraktor atau pengedar membandingkan tawaran pada mata yang mempengaruhi penggunaan lapangan.

• Fungsi ujian: mengesahkan peta wayar, panjang, nada, TDR, PoE dan keupayaan prestasi terhadap campuran projek sebenar.
• Sokongan kategori: semak sokongan yang diisytiharkan untuk pautan Cat5e, Cat6, Cat6A dan Cat7, termasuk varian terlindung.
• Julat penyambung dan penyesuai: sahkan bahawa penguji menerima palam dan penyesuai yang digunakan di rantau ini dan pada projek.
• Penentukuran dan perkhidmatan: tanya tentang selang penentukuran, pemulihan perkhidmatan dan kemas kini perisian tegar.
• Pengurusan keputusan: semak storan, format eksport, pelabelan pautan dan perisian pelaporan.
• Ketahanan medan: semak hayat bateri, perlindungan kes, kebolehbacaan paparan dan suhu operasi.
• Latihan dan dokumentasi: minta panduan permulaan pantas dan bahan latihan untuk juruteknik baharu.
• Sokongan pembekal: mengesahkan bahawa pengilang atau pemborong boleh membekalkan penyesuai gantian dan kord rujukan.

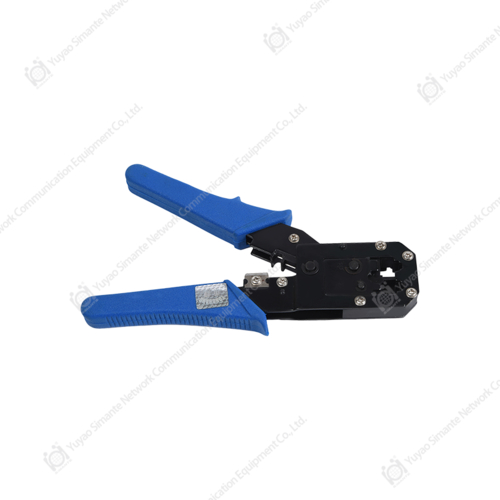

Alat Kelim dan Penamatan untuk Pemasangan Kabel Rangkaian Semak alat pengelim dan penamatan untuk penyambung modular 8P, 90 darjah dan 180 darjah apabila membina kit kabel di sekeliling keperluan penguji dan penyambung. Lihat Produk →

Bagi pengedar, penguji harus dinilai sebagai sebahagian daripada kit kabel. Kit mungkin termasuk penguji kabel tembaga, kord tampalan rujukan, kuar nada, alat pengelim dan pilihan bicu dan plat muka utama. Kontraktor yang membeli penguji sahaja boleh kembali untuk mendapatkan aksesori itu kemudian, tetapi kit yang sepadan dengan campuran projek tempatan lebih mudah untuk dijual dan lebih mudah untuk disokong. Logik yang sama digunakan untuk pemborong yang menyediakan berbilang pemasang: campuran produk harus mencerminkan kategori dan penyambung yang bergerak bersama.

Apabila membandingkan pengilang atau pembekal, minta pernyataan yang jelas tentang perkara yang dilakukan dan tidak diukur oleh penguji. Pembekal yang baik akan menerangkan perbezaan antara kesinambungan, kelayakan dan pensijilan dan bukannya menganggapnya sebagai sinonim. Sokongan seperti itu mengurangkan pulangan dan membina kepercayaan dengan kontraktor yang memerlukan alat yang boleh mereka harapkan merentas projek. Ia juga membantu pembeli mengelak daripada membayar lebih untuk fungsi yang tidak akan digunakan atau terkurang beli untuk projek yang memerlukan laporan rasmi.

Kesilapan Biasa Semasa Membeli atau Menggunakan Penguji Kabel Tembaga

Kebanyakan masalah penguji bukan disebabkan oleh instrumen yang rosak. Ia datang daripada ketidakpadanan antara penguji dan tugas, atau daripada persediaan ujian yang tidak dikawal. Jadual di bawah menyenaraikan kesilapan biasa dan pembetulan praktikal.

Satu lagi kesilapan biasa ialah mengandaikan bahawa penguji kategori yang lebih tinggi secara automatik menyelesaikan masalah kategori yang lebih rendah. Penguji pensijilan adalah berharga, tetapi ia tidak akan membetulkan bicu yang ditamatkan dengan keterbukaan yang berlebihan atau panel tampalan dengan sambungan yang longgar. Penguji mengenal pasti gejala; juruteknik masih perlu membetulkan mutu kerja. Itulah sebabnya latihan dan prosedur penerimaan yang jelas penting sama seperti spesifikasi instrumen.

Bagi pembeli, ia juga merupakan satu kesilapan untuk mengabaikan kos pemilikan. Penentukuran, penyesuai, kord rujukan, pembaikan dan latihan semuanya menjejaskan kos sebenar penguji sepanjang hayat perkhidmatannya. Unit kos rendah yang tidak boleh ditentukur atau disokong mungkin lebih mahal dalam masa henti daripada unit kos lebih tinggi dengan laluan perkhidmatan yang jelas. Perbandingan yang betul termasuk kit penuh dan sokongan di belakangnya.

Soalan Lazim: Soalan Penguji Kabel Tembaga

Apakah perbezaan antara penguji kabel tembaga dan perakuan?

Penguji kabel tembaga ialah istilah yang luas. Ia boleh bermaksud penyemak kesinambungan mudah, penguji peta wayar, kit nada dan siasatan atau unit kelayakan. Pengesah ialah kelas penguji khusus yang mengukur terhadap piawaian kabel yang dinamakan dan menghasilkan laporan rasmi. Jika projek memerlukan penyerahan jaminan atau penerimaan pihak ketiga, pengesah biasanya merupakan alat yang betul. Jika kerja adalah mencari kesalahan atau pemeriksaan perkhidmatan pantas, penguji yang lebih mudah mungkin mencukupi.

Bolehkah penguji kabel tembaga mencari rehat di sebalik dinding?

Ya, jika ia mempunyai fungsi reflekometri domain panjang atau masa. Penguji menghantar nadi ke bawah kabel dan menganggarkan jarak ke kerosakan berdasarkan pantulan. Bacaan bergantung pada halaju tetapan perambatan dan jenis kabel, jadi juruteknik harus memilih entri perpustakaan kabel yang betul. Bacaan jarak adalah anggaran, bukan imej sinar-X, tetapi selalunya cukup untuk menentukan bahagian dinding atau siling yang hendak dibuka.

Adakah saya memerlukan penguji untuk Cat6A dan pautan terlindung?

Anda memerlukan penguji yang sepadan dengan pautan yang anda terima. Pautan Cat6A mempunyai keperluan prestasi yang lebih ketat daripada Cat5e atau Cat6, dan pautan terlindung menambah kesinambungan perisai dan semakan ikatan. Penguji peta wayar asas boleh mengesahkan pesanan pin tetapi tidak akan memberitahu anda sama ada pautan mempunyai ruang kepala prestasi yang mencukupi. Untuk penerimaan projek, gunakan penguji yang dinilai untuk kategori dan konfigurasi terlindung. Untuk kerja perkhidmatan, peta wayar dan penguji panjang mungkin masih berguna untuk lokasi kerosakan.

Mengapa pautan melepasi wiremap tetapi gagal PoE?

Wiremap menyemak susunan dan kesinambungan konduktor, tetapi ia tidak menggambarkan rintangan, pemanasan atau gelagat beban sepenuhnya. Pautan boleh mempunyai susunan pin yang betul dan masih mempunyai sambungan rintangan tinggi, pasangan tidak seimbang atau konduktor rosak yang berkelakuan berbeza di bawah arus. Penguji dengan ukuran rintangan dan ujian beban PoE boleh mendedahkan keadaan itu. Jika peranti berkuasa tidak stabil, uji pautan di bawah beban dan bandingkan dengan port yang diketahui baik.

Berapa kerapkah penguji kabel tembaga harus ditentukur?

Selang bergantung pada pengilang, kelas penguji dan keperluan projek. Penguji pensijilan biasanya mempunyai kitaran penentukuran yang ditentukan kerana keputusan mereka mungkin digunakan untuk penerimaan rasmi. Penguji kesinambungan dan peta wayar yang mudah mungkin mempunyai proses semakan yang lebih lama atau lebih mudah. Minta pembekal untuk selang masa yang disyorkan dan simpan rekod penentukuran dengan penguji. Jika keputusan kelihatan tidak konsisten merentas pautan yang diketahui baik, periksa penentukuran dan kord rujukan sebelum menyalahkan kabel.

Apakah yang perlu ditanya oleh kontraktor kepada pembekal sebelum membeli?

Tanya apa yang diukur oleh penguji, kategori dan pautan terlindung yang disokongnya, penyesuai apa yang disertakan, cara keputusan disimpan dan cara penentukuran dan perkhidmatan dikendalikan. Pembekal yang baik akan menerangkan perbezaan antara kesinambungan, kelayakan dan pensijilan dan bukannya menganggapnya sebagai fungsi yang sama. Untuk pengedar atau pemborong, tanya sama ada penyesuai gantian, kord rujukan dan bahan latihan tersedia. Butiran tersebut lebih penting daripada spesifikasi tajuk tunggal.
