Tembaga 10G Diterangkan: Piawaian Pengkabelan Cat6A, Had Jarak dan Panduan Membeli

Jawapan ringkas dahulu: untuk pautan yang kekal di dalam satu bangunan dan dalam jarak 100 meter, tembaga 10G, yang bermaksud 10GBASE-T Ethernet yang menggunakan kabel berstruktur Kucing6A atau Kucing7, ialah cara paling praktikal dan menjimatkan kos untuk menghantar 10 Gbps ke meja, pusat akses, kamera dan suis. Gentian mengambil alih tempat yang memerlukan jarak, gangguan elektromagnet atau agregasi tulang belakang melebihi apa yang boleh disokong oleh kabel pasangan terpintal.

Panduan ini menerangkan cara tembaga 10G berfungsi, kategori kabel yang benar-benar membawanya, di mana ia mengalahkan gentian dan di mana ia kehilangan, dan pasukan perolehan yang perlu mengesahkan sebelum menandatangani pesanan pembelian. Perspektif ini sengaja praktikal: kami mengeluarkan bicu batu kunci, panel tampalan dan kord tampalan untuk projek kabel rangkaian yang dihantar ke lebih daripada 45 negara, dan perkara di bawah menggambarkan persoalan yang paling kerap ditimbulkan oleh pengedar, penyepadu dan kontraktor kepada kami.

Kesimpulan utama: kuprum 10G atas kabel Cat6A ialah pilihan lalai untuk pautan mendatar 10 Gbps dalam bangunan sehingga 100 meter, manakala gentian kekal sebagai alat yang sesuai untuk larian tulang belakang dan jarak jauh.

Apakah Tembaga 10G? Piawaian 10GBASE-T Diterangkan

Tembaga 10G merujuk kepada menjalankan Ethernet 10-Gigabit melalui kabel pasangan terpiuh seimbang melalui antara muka RJ45 yang biasa. IEEE mengesahkan teknologi sebagai 10GBASE-T pada tahun 2006 di bawah piawai 802.3an, dan ia masih satu-satunya cara untuk mencapai 10 Gbps melalui kabel pejabat generik tanpa menukar penyambung yang telah digunakan oleh setiap peranti rangkaian. Keserasian penyambung itu ialah sebab senyap tembaga kekal relevan: port tembaga 10G bercakap dengan PC, pencetak, telefon dan kamera sedia ada tanpa penyesuai, penukar media atau inventori peranti baharu.

Berbanding dengan pautan gigabit, 10GBASE-T adalah latihan yang jauh lebih mencabar dalam disiplin isyarat. Jalur lebar operasi meningkat kepada 500 MHz, keempat-empat pasangan menghantar dan menerima secara serentak, dan pengekodan berbilang peringkat digabungkan dengan pemprosesan isyarat digital memisahkan isyarat bertindih pada setiap hujung. Inilah sebabnya mengapa loji kabel itu sendiri, bukan sahaja suis, menjadi faktor pengehad: setiap bicu, panel, kord tampalan dan meter kabel mendatar dalam saluran mesti mengekalkan toleransinya merentasi keseluruhan spektrum itu.

Rundingan ke belakang adalah satu lagi kelebihan praktikal. Port 10GBASE-T moden biasanya turut menyokong kelajuan 1G, 2.5G dan 5G, jadi penyegaran suis boleh mendahului peningkatan kabel dan kedua-dua pelaburan boleh berperingkat merentas kitaran belanjawan. Kuasa ke atas Ethernet, termasuk kelas kuasa 802.3bt yang lebih tinggi, menggunakan empat pasangan yang sama, yang sangat penting untuk titik akses Wi-Fi dan kamera IP yang memerlukan data berbilang gigabit dan kuasa yang besar dalam satu kabel.

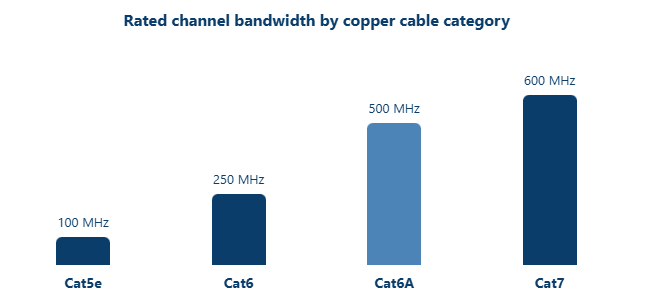

Penarafan lebar jalur ialah cara paling bersih untuk melihat sebab kategori kabel sangat penting untuk tembaga 10G. Setiap kategori ditakrifkan terhadap julat frekuensi yang diukur dalam megahertz, dan 10GBASE-T memerlukan spektrum sehingga 500 MHz untuk meletakkan isyaratnya. Kategori yang lebih rendah hanya tidak menawarkan spektrum itu, tidak kira betapa berhati-hati pemasangannya. Carta lajur di bawah membandingkan lebar jalur saluran undian bagi empat kategori yang paling kerap ditanya oleh pembeli. Ingat satu peraturan semasa anda membacanya: lebar jalur undian ialah syarat yang diperlukan untuk saluran tembaga 10G, bukan jaminan lengkap dengan sendirinya.

Carta menceritakan kisah tembaga 10G dalam satu pandangan. Cat5e berhenti pada 100 MHz, yang selesa untuk gigabit tetapi tidak memberi ruang untuk 10GBASE-T. Cat6 menggandakannya kepada 250 MHz, cukup untuk percubaan jarak dekat tetapi kurang daripada 500 MHz yang dijangkakan oleh standard. Cat6A mencapai 500 MHz, betul-betul spektrum 10GBASE-T direka bentuk sekitar, dan inilah sebabnya industri menganggapnya sebagai garis asas untuk kabel tembaga 10G baharu. Cat7 memanjang hingga 600 MHz, menambah margin dan, dalam kebanyakan pembinaan, perisai penuh di bahagian atas. Dua nota praktikal mengikuti daripada nombor ini. Pertama, apabila pembekal menawarkan kord tampalan Cat6 bertaraf 10G, bacalah ia sebagai kemudahan jangka pendek dan bukannya pengganti saluran Cat6A. Kedua, lebar jalur disahkan pada peringkat komponen dan saluran melalui ujian makmal dan lapangan, jadi minta mana-mana pengilang atau pemborong untuk data ujian pada frekuensi undian penuh sebelum membuat pesanan pukal. Lebar jalur juga menerangkan sebahagian daripada tangga harga, kerana toleransi pembuatan yang lebih ketat pada frekuensi yang lebih tinggi memerlukan usaha pengeluaran sebenar. Ia tidak menjelaskan semuanya, walaupun, kerana kawalan crosstalk dan perisai menambah kos yang angka megahertz sahaja tidak ditunjukkan. Gunakan carta untuk menyenarai pendek kategori, kemudian baca bahagian seterusnya untuk memahami perkara yang berlaku kepada isyarat dalam megahertz tersebut.

Kesimpulan utama: Cat6A ialah kategori minimum untuk ditentukan untuk saluran tembaga 10G yang mematuhi, kerana hanya lebar jalur 500 MHz yang sepadan dengan apa yang direka bentuk untuk digunakan oleh 10GBASE-T.

Cara 10G Copper Berfungsi: Pengekodan, Alien Crosstalk dan Pembinaan Kabel

Di bawah hud, 10GBASE-T menolak setiap satu daripada empat pasangan untuk membawa data dalam kedua-dua arah serentak, menggunakan modulasi amplitud nadi 16 peringkat yang disusun menjadi buruj 128 keadaan, dengan elektronik pembatalan gema mengupas isyarat penghantaran dan penerimaan yang bertindih. Butiran kejuruteraan kurang penting kepada pembeli berbanding akibatnya: integriti isyarat kini bergantung pada kualiti pembinaan fizikal dan disiplin pemasangan, bukan hanya pada label jaket kabel. Penyimpangan kecil yang akan diketepikan oleh pautan gigabit, seperti pasangan yang terlalu diputar atau bahagian kabel yang dihancurkan, menjadi ralat yang boleh diukur pada 10 Gbps.

Satu-satunya musuh terbesar ialah alien crosstalk, selalunya disingkat ANEXT, iaitu gangguan yang digandingkan daripada kabel bersebelahan dalam berkas yang sama. Tidak seperti crosstalk dalam kabel, crosstalk asing tidak boleh dibatalkan oleh elektronik pada setiap hujung, jadi ia mesti dikawal secara fizikal melalui pemisahan pasangan, perisai dan penggabungan berhati-hati. Inilah sebabnya pautan Cat6 yang memperakui sendiri dengan cantik boleh gagal dalam dulang padat larian selari, dan mengapa piawaian kategori untuk keperluan pembinaan diketatkan tembaga 10G dengan begitu ketara.

Pembinaan kabel menjawab cabaran pada beberapa peringkat, dan pilihan perisai patut dilihat dengan lebih dekat sebelum anda memilih. Empat konfigurasi di bawah meliputi hampir setiap produk yang anda akan lihat dalam katalog pembekal, dan setiap satu membuat pertukaran yang berbeza antara imuniti, kos, usaha penamatan dan keperluan asas.

• U/UTP Empat pasang kosong tanpa perisai. Kos terendah dan penamatan terpantas, imuniti bergantung sepenuhnya pada baki kabel, jadi ia memerlukan disiplin pemasangan yang paling.
• F/UTP Satu skrin foil mengelilingi keempat-empat pasang. Memotong percakapan asing antara kabel bersebelahan dengan ketara dan sesuai dengan dulang yang sibuk, dengan kos kerja ikatan dan pembumian.
• U/FTP Kerajang individu di sekeliling setiap pasangan. Kawalan kuat crosstalk pasangan-ke-pasangan di dalam kabel, pilihan biasa untuk pemasangan Cat6A berketumpatan tinggi.
• S/FTP Skrin jalinan pada pasangan yang digagalkan secara individu. Tahap imuniti tertinggi dan pembinaan standard di belakang kabel Cat7.

Satu nota asas digunakan pada setiap pilihan terlindung: skrin logam hanya berfungsi seperti yang direka bentuk apabila ia diikat dengan betul pada panel tampalan dan perkakasan alur keluar. Perisai yang tidak dibumikan atau dibumikan dengan teruk boleh berkelakuan lebih dekat dengan antena daripada penghalang, itulah sebabnya kami sentiasa bertanya kepada pelanggan tentang amalan pembumian mereka sebelum mengesyorkan saluran tembaga 10G terlindung.

Kesimpulan utama: Prestasi tembaga 10G hidup atau mati pada kawalan crosstalk, jadi pilih tahap perisai yang sepadan dengan persekitaran elektrik anda dan bukannya lalai kepada pilihan tanpa perisai yang paling murah.

Kategori Kabel untuk Kuprum 10G: Cat6, Cat6A dan Cat7 Berbanding

Jadual di bawah memekatkan soalan kategori kepada nombor yang penting untuk pelan kuprum 10G. Anggap ia sebagai penapis pilihan dan bukannya salinan pemasaran, kerana setiap baris membawa akibat perolehan.

Cat6 berhak mendapat perkataan yang berhati-hati, kerana ia menyebabkan paling kekeliruan dalam petikan. Panduan TIA membenarkan 10GBASE-T ke atas Cat6 pada jarak yang dikurangkan, biasanya disebut sehingga 55 meter, dan lebih pendek lagi di dalam berkas padat berhampiran kabel lain. Sesetengah projek menggunakan ini dengan jayanya untuk larian pendek antara kabinet atau dinding-ke-meja, tetapi setiap projek mesti diperakui medan dan margin saluran adalah lebih nipis daripada yang kita mahukan. Jika pembekal menawarkan Cat6 berkeupayaan 10G tanpa menyebut had jarak, tanya soalan yang lebih sukar sebelum anda menandatangani.

Cat6A ialah jawapan arus perdana dan yang diiktiraf oleh TIA dan ISO, sebagai Kelas EA, untuk saluran 10GBASE-T 100 meter yang dijamin. Ia direka bentuk khusus di sekitar kawalan crosstalk asing, ia tersedia dalam versi tidak terlindung dan terlindung, dan harganya telah menetap di wilayah arus perdana selepas pengeluaran volum bertahun-tahun. Untuk penggunaan tembaga 10G baharu, Cat6A ialah lalai selamat yang tidak perlu dipertahankan pada audit seterusnya.

Cat7 terletak di atasnya sebagai sistem Kelas F yang ditakrifkan ISO pada 600 MHz, dibina pada pembinaan S/FTP terlindung sepenuhnya. Satu nota keserasian penting di sini: Cat7 formal menentukan penyambung GG45 atau TERA berbanding RJ45 biasa, walaupun banyak kord dan modul terlindung yang ditamatkan RJ45 dalam katalog pembekal dibina untuk prestasi kelas Cat7. Jika dokumen projek anda menuntut Cat7, sahkan keserasian penyambung merentas setiap komponen dalam saluran sebelum membuat pesanan. Di atas kedua-dua ini, Cat8 wujud untuk pautan 30 meter 25G dan 40G pendek di pusat data, yang patut diketahui walaupun ia jarang digunakan pada reka bentuk pejabat mendatar.

Saluran tembaga 10G yang mematuhi ialah rantaian lima elemen: kord kawasan kerja, bicu batu kunci di belakang plat muka, kabel mendatar, panel tampalan dalam bilik telekomunikasi dan kord peralatan di bahagian paling jauh. Mencampurkan gred prestasi di sepanjang rantaian itu membakar margin standard meninggalkan anda, jadi pembeli berpengalaman mendapatkan keseluruhan saluran daripada satu pengeluar pada satu gred. Bicu keystone ialah pemasang komponen yang paling banyak menyentuh dan menguji sekurang-kurangnya, itulah sebabnya ketepatan penamatan dalam modul Cat6A patut diteliti sama seperti cetakan kabel pada kotak.

Bicu Keystone Tanpa Alat Cat6A Terlindung untuk Saluran 10G Bicu batu kunci Cat6A yang terlindung dan tanpa alat ini menamatkan sambungan kawasan kerja dengan ketepatan yang konsisten. Memandangkan ketepatan penamatan pada bicu adalah penting untuk memastikan saluran tembaga 10G diperakui, mendapatkannya pada gred saluran membantu melindungi margin pautan. Lihat Produk →

Kesimpulan utama: tentukan Cat6A sebagai platform tembaga 10G lalai, simpan Cat7 untuk menuntut tapak EMI atau dasar terlindung, dan anggap larian Cat6 pendek sebagai pengecualian yang diperakui dan bukannya strategi reka bentuk.

10G Copper vs. 10G Fiber: Jarak, Kos dan Tempat Setiap Satu Menang

Kedua-dua teknologi tidak menang pada setiap paksi, jadi soalan yang berguna ialah medium mana yang menang pada paksi yang sebenarnya ada pada projek anda. Secara umum, tembaga 10G memiliki 100 meter terakhir di mana titik akhir hidup, terima kasih kepada RJ45 ubiquity, sokongan PoE dan kos komponen setiap saluran yang rendah. Fiber memiliki segala-galanya di luar itu: penunjang tulang belakang, pautan kampus, laluan gangguan tinggi dan sebarang laluan dengan rancangan pertumbuhan melepasi 10 Gbps.

Jarak biasanya merupakan nombor pembeli pertama yang membandingkan apabila mereka menimbang tembaga 10G berbanding gentian. Saluran 10GBASE-T dan pautan gentian menyelesaikan masalah 10 Gbps yang sama, namun ia meliputi jarak yang sangat berbeza dari rak yang sama. Carta bar mendatar di bawah membariskan capaian maksimum media paling biasa pada 10 Gbps. Kategori tembaga terletak di sebelah gentian berbilang mod dan pemasangan twinax pasang terus supaya perkadarannya mudah dibaca. Semua nilai menganggap saluran yang mematuhi piawaian yang dipasang dengan betul.

Corak dalam carta ini ialah seni bina kebanyakan bangunan moden dalam bentuk mini. Pemasangan twinax pasang terus berada pada ketinggian sekitar 7 meter, yang menjadikannya alat dalam rak untuk menyambungkan suis bersebelahan dan bukannya sistem kabel. Cat6 meliputi kira-kira 55 meter pada 10 Gbps apabila keadaan mesra, cukup untuk beberapa larian almari antara tingkat tetapi tidak pernah mempunyai reka bentuk mendatar yang terjamin. Cat6A dan Cat7 kedua-duanya membawa kuprum 10G ke saluran 100 meter penuh yang pengkabelan berstruktur direka bentuk di sekelilingnya, dan nombor itu membolehkan satu bilik telekom menyediakan keseluruhan lantai. Gentian berbilang mod OM3 memanjangkan 10 Gbps yang sama hingga 300 meter dan OM4 hingga 400 meter, itulah sebabnya riser dan pautan antara bangunan lalai kepada gentian. Baca bersama-sama, palang menggambarkan pembahagian kerja yang bersih: tembaga untuk mendatar 100 meter terakhir, gentian di atas dan di luarnya. Tiada pilihan pasangan terpiuh melepasi 100 meter pada 10 Gbps, jadi larian 120 meter adalah keputusan gentian tidak kira apa yang dikatakan bajet. Perbezaan latensi antara 10GBASE-T dan gentian wujud tetapi cukup kecil untuk aplikasi pejabat dan kampus untuk diabaikan dalam kebanyakan kes. Berat dan diameter juga penting, kerana kabel tembaga 10G lebih tebal daripada gigabit pendahulunya dan mengisi ruang riser dengan lebih cepat. Jarak juga berinteraksi dengan topologi, kerana jangkauan tembaga 100 meter biasanya menghilangkan kos almari perantaraan pada lantai biasa. Jika bangunan anda sudah mempunyai tulang belakang OM3 atau OM4 yang dipasang, reka bentuk pintar menyimpannya untuk pengedaran menegak dan membolehkan Cat6A mengendalikan setiap penurunan mendatar.

Kos menentukan seberapa banyak projek yang dilakukan oleh prestasi mentah. Belanjawan untuk satu pautan tembaga 10G terbahagi kepada empat baldi: komponen pasif, port aktif, buruh pemasangan dan ujian. Perkadaran berubah mengikut saiz projek, tetapi pengubahsuaian pejabat biasa membelanjakan sebahagian besar wangnya di luar suis. Carta donat di bawah menunjukkan pembahagian wakil untuk satu saluran tembaga 10G dalam peningkatan saiz sederhana. Anggap ia sebagai nisbah perancangan dan bukannya sebut harga.

Kesilapan perancangan yang paling biasa ialah menganggap bil kabel adalah keseluruhan cerita. Komponen pasif mengambil bahagian tunggal terbesar sekitar 40 peratus, namun bahagian itu termasuk setiap bicu, panel dan kord dalam saluran, bukan hanya kabel itu sendiri. Port aktif mengambil masa kira-kira satu perempat, dan di sini perbandingan antara 10GBASE-T dan gentian SFP menjadi menarik, kerana harga port dan cabutan kuasa berbeza dengan ketara antara generasi suis dan boleh membalikkan aritmetik pada penggunaan besar. Buruh pemasangan sepadan dengan bahagian aktif, dan buruh adalah tempat kuprum 10G meminta penjagaan lebih daripada gigabit, kerana ketepatan penamatan dan disiplin penggabungan secara langsung mempengaruhi margin saluran. Ujian kelihatan kecil pada 10 peratus, tetapi ia adalah insurans termurah dalam carta, kerana pensijilan yang mendapat satu penamatan yang buruk menjimatkan lawatan balik yang menelan belanja lebih daripada masa penguji. Pemborong dan pembeli projek juga harus membandingkan kos saluran dan bukannya harga komponen, kerana bicu yang lebih mahal sedikit yang dipasang dengan lebih pantas boleh mengurangkan barisan buruh. Kelantangan juga penting: memesan kit saluran lengkap daripada satu pengeluar biasanya harganya lebih baik daripada memasang komponen daripada beberapa pembekal. Angka-angka tersebut menganggap kabel baharu, dan pengubahsuaian dengan laluan yang sukar mendorong bahagian buruh lebih tinggi. Belanjawan kuasa patut disebut juga, kerana konfigurasi suis 10GBASE-T yang padat menggunakan lebih banyak elektrik daripada setara gentian, dan itu muncul di bahagian operasi lejar. Kerja semula ialah baldi kelima yang tidak kelihatan, dan cara paling pasti untuk mengecilkannya adalah dengan membeli komponen dengan data ujian yang boleh disahkan dari awal.

Kesimpulan utama: gunakan kuprum 10G untuk 100 meter terakhir tempat titik akhir hidup, dan serahkan tugas kepada gentian apabila larian melebihi 100 meter, merentasi bangunan atau menghadapi gangguan yang serius.

Senario Aplikasi dan Titik Pemilihan untuk 10G Copper

Di mana kuprum 10G memperoleh simpanannya hari ini

Pengkabelan mendatar pejabat perusahaan kekal sebagai kes klasik: saluran Cat6A dari bilik telekom berpusat ke setiap kawasan kerja, menyediakan meja pada berbilang gigabit hari ini dan pada 10G sebagai peranti menyegarkan. Kisah Wi-Fi telah menjadi sama penting, kerana titik capaian 802.11ax dan pengganti moden mahukan pautan atas berbilang gigabit dan PoE berkuasa tinggi pada kabel yang sama, dan titisan tembaga Cat6A 10G memenuhi kedua-duanya tanpa menarik litar kedua. Pengawasan dan automasi bangunan mengikut logik yang sama, kerana pautan atas NVR, pengagregatan kamera dan trafik pengawal semuanya mendapat manfaat daripada ruang kepala pada larian tembaga yang kekal di bawah 100 meter. Dalam pusat data, 10GBASE-T memegang peranan dalam topologi hujung baris dan tengah baris untuk larian sehingga 100 meter, manakala sambungan dalam rak pada beberapa meter lazimnya menggunakan pemasangan twinax dan tulang belakang menegak bergerak ke gentian. Bangunan pintar dan pinggir perindustrian melengkapkan senarai, di mana-mana sahaja pintu masuk, pengawal dan suis pengagregatan memerlukan sambungan berbilang gigabit yang teguh dalam persekitaran elektrik yang bising seperti lantai pengeluaran atau zon peralatan atas bumbung.

Di dalam bilik telekomunikasi itu sendiri, panel tampalan adalah tempat semua larian mendatar ini mendarat, dan kualiti panel menentukan berapa banyak margin yang bertahan dari penamatan. Panel yang dipadankan dengan kategori dan dibina dengan baik memastikan setiap pautan yang diperakui diperakui selepas pemasang meninggalkan bangunan, itulah sebabnya pemilihan panel termasuk dalam spesifikasi, bukan dalam senarai perkakasan saat akhir.

Panel Tampalan Cat6A dan UTP Panel tampalan Cat6A dalam berbilang bilangan port dan pilihan terlindung atau tidak terlindung mendaratkan semua larian mendatar di dalam bilik telekomunikasi. Panel yang dipadankan dengan kategori dan dibina dengan baik mengekalkan prestasi pautan yang diperakui, jadi kualiti panel termasuk dalam spesifikasi. Lihat Produk →

Titik pemilihan untuk pasukan perolehan

1. Pastikan keseluruhan saluran pada satu kategori dan satu gred prestasi, daripada kord kawasan kerja ke panel tampalan, kerana satu pautan lemah mentakrifkan keseluruhan saluran.
2. Padankan tahap perisai dengan persekitaran elektrik dan sahkan pasukan anda boleh mengikat perisai dengan betul sebelum memilih F/UTP, U/FTP atau S/FTP.
3. Semak andaian terma PoE: PoE berkuasa tinggi memanaskan kabel yang digabungkan, jadi rancang saiz berkas konservatif dan lebih suka Cat6A untuk penggunaan 802.3bt.
4. Tanya setiap pembekal yang disenarai pendek untuk data ujian komponen dan saluran yang meliputi kehilangan sisipan, kehilangan pulangan, NEXT dan crosstalk asing merentas frekuensi penarafan penuh.
5. Nilai pengilang di belakang katalog: perkakas dalaman, kapasiti pengeluaran yang stabil, sokongan OEM dan ODM, dan pembungkusan yang sesuai untuk pengedaran semua meramalkan projek yang lebih lancar.
6. Sahkan dengan sampel yang ditamatkan oleh pemasang anda sendiri sebelum mengeluarkan pesanan pembelian pukal, kerana mutu kerja dunia sebenar adalah sebahagian daripada produk.

Kesimpulan utama: beli saluran tembaga 10G sebagai satu sistem yang dipadankan daripada satu pengeluar yang bertanggungjawab, dan biarkan sampel medan, bukan halaman katalog, membuat keputusan muktamad.

Panduan Pemasangan dan Penyelenggaraan untuk Pautan Tembaga 10G Boleh Dipercayai

Peraturan pemasangan yang melindungi saluran

Kebanyakan masalah tembaga 10G dipasang, bukan dikilangkan, yang merupakan berita baik kerana tabiat pemasangan boleh diperbaiki. Kekalkan lilitan setiap pasangan sehingga ke titik penamat dan jangan sekali-kali meleraikan lebih daripada kira-kira 13 milimeter pada bicu dan panel Cat6A. Hormati jejari selekoh minimum, sekurang-kurangnya empat kali diameter luar kabel dan lebih banyak lagi untuk reka bentuk berperisai, terutamanya di belakang plat muka dan di dalam kabinet yang sesak. Pastikan larian mendatar dipisahkan daripada talian kuasa tanpa pelindung dan lekapan pendarfluor, dan elakkan laluan selari yang panjang di sepanjang litar motor atau lampu. Hadkan saiz berkas dan gantikan ikatan kabel yang terlalu ketat dengan pengikat cangkuk dan gelung, kerana tekanan penghancuran memesongkan geometri pasangan yang bergantung pada 10GBASE-T. Tamatkan dengan die dan alatan yang betul pada perkakasan dinilai kategori, kemudian sahkan setiap pautan kekal dan saluran penuh, tambahkan semakan spot crosstalk asing pada panel paling padat.

Kord peralatan di kedua-dua hujungnya layak mendapat keseriusan yang sama seperti kabel tetap, kerana kord tawar-menawar boleh membuat asal saluran yang diperakui. Simpan stok kord yang telah diuji, dipadankan dengan kategori dalam panjang standard supaya pemasang tidak pernah membuat improvisasi dengan sisa daripada projek lama.

Kord Tampalan Cat6A dan Cat8 kategori-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Lihat Produk →

Menjaga kesihatan tumbuhan selepas penyerahan

Labelkan kedua-dua hujung setiap pautan dengan pengecam yang sama, kekalkan perlindungan habuk pada port yang tidak digunakan dan kekalkan disiplin menampal yang merekodkan setiap pergerakan, penambahan dan perubahan. Sahkan semula mana-mana pautan yang ditamatkan semula atau dihalakan semula daripada menganggap ia masih memenuhi gred. Gantikan kord tampalan yang rosak dan bukannya mengelim semula, kerana pembaikan yang dikelim di medan jarang mempunyai toleransi Cat6A. Jadualkan audit berkala yang menyalurkan sampel, menyemak suhu kabinet di zon PoE tinggi dan menyelaraskan dokumentasi dengan apa yang sebenarnya ada di dalam rak. Tumbuhan yang mengikuti rutin ini lulus audit tembaga 10G mereka bertahun-tahun kemudian tanpa drama, dan tumbuhan yang melangkaunya biasanya menemui perbezaan semasa memindahkan, menambah atau menukar pada masa yang paling teruk.

Kesimpulan utama: saluran tembaga 10G hanya sebaik penamatannya yang paling teruk, jadi kuatkuasakan peraturan twist, jejari lentur, ikatan dan pensijilan semasa pemasangan dan teruskan pensijilan semula selepas setiap perubahan.

Soalan Lazim: Soalan Tembaga 10G Paling Banyak Ditanyakan oleh Pembeli

Soalan di bawah muncul berulang kali dalam perbualan dengan pengedar, penyepadu dan kontraktor projek. Jawapannya disimpan pendek dan praktikal supaya anda boleh memasukkannya terus ke dalam dokumentasi projek anda sendiri.

Sumber Bacaan dan Laman Berkaitan

Jika anda memetakan pelancaran tembaga 10G, dua halaman di tapak ini memanjangkan gambar secara langsung: satu menerangkan produk kabel berstruktur yang menyokong rangkaian berkelajuan tinggi merentas kedua-dua sistem tembaga dan gentian, dan satu lagi memperkenalkan kilang 30,000 meter persegi kami di Yuyao, China, termasuk barisan pengeluaran, peralatan dan kawalan kualiti. Sebagai pengeluar dan pembekal bicu keystone, panel tampalan, kord tampalan dan ketersambungan gentian untuk projek di lebih 45 negara, kami menyokong pengedar, pemborong dan penyepadu dengan item katalog standard serta penyesuaian OEM.

• Produk kabel berstruktur manakah yang menyokong rangkaian berkelajuan tinggi
• Mengenai kilang kami: barisan pengeluaran, peralatan dan kawalan kualiti

Kesimpulan utama: sumberkan saluran tembaga 10G anda sebagai satu sistem yang dipadankan daripada pengilang yang boleh membuktikan setiap komponen dengan data ujian dan piawaian akan menjaga dirinya sendiri.
